天瑞泥浆除砂器的结构、作用及用途有哪些？

2025-09-26

基于离心分离和重力沉降原理工作的除砂器工作原理是这样的：当含有砂粒的流体以一定速度沿圆筒的切线方向进入除砂器的圆筒时，会产生强烈的旋转运动。在离心力的作用下，密度较大的固体颗粒（如砂粒）被甩向圆筒壁，并在重力作用下沿着圆筒壁向下移动，最终落入砂收集斗中。分离后的流体会形成一个向上的漩涡，并从除砂器的出口排出，从而实现了固液分离的目的。

除砂器通常由以下主要部件组成：

1、进液口和出液口：流体通过进液口进入沉砂器，经过处理后从出液口排出。

2、圆柱体：作为除砂器的主要部件，圆柱体为流体提供了储存空间，并实现了分离操作。

3、旋流器：这是除砂器的核心部件，通过形成旋流场，固体颗粒在离心力的作用下会向容器壁移动。

4、沙子收集斗：用于收集分离出的固体颗粒，以便进行定期清理。

5、控制系统：用于监测和调整沉砂器的运行参数，以确保其稳定且高效地运行。

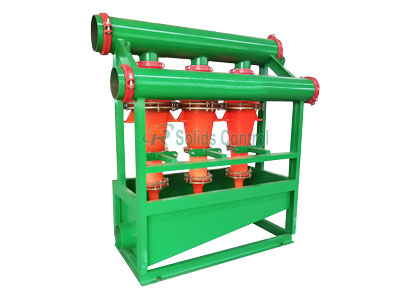

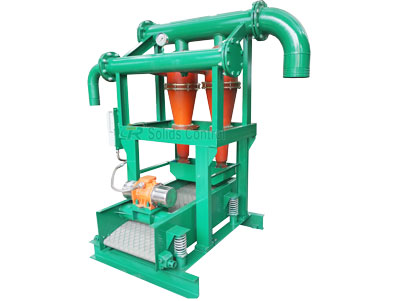

型号	TRCS200-1S/2S	TRCS250-1S/2S	TRCS250-3S	TRCS300-1S/23
处理量	60m³/120m³/h	120m³/240m³/h	360m³/h	140m³/280m³/h
旋流器尺寸	8in	10in	10in	12in
旋流器数量	1nos/2nos	1nos/2nos	3nos	1nos/2nos
工作压力	0.25~0.4mpa
进浆口直径	DN125mm	DN150mm	DN150mm	DN150mm
出浆口直径	DN150mm	DN200mm	DN200mm	DN200mm
分离点	45μm~75μm
底流筛型	TRTS60/N/A	TRTS60/N/A	TRZS752/N/A	TRZS752/N/A
外形尺寸	1510x 1160X2000mm	1510x1360x2250mm	1835x1230x1810mm	1835x 1230x1810m
重量	570kg/620kg	670kg/760kg	1300kg	1380kg
