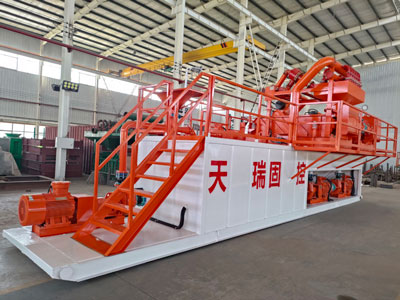

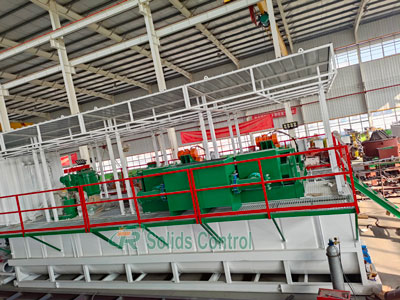

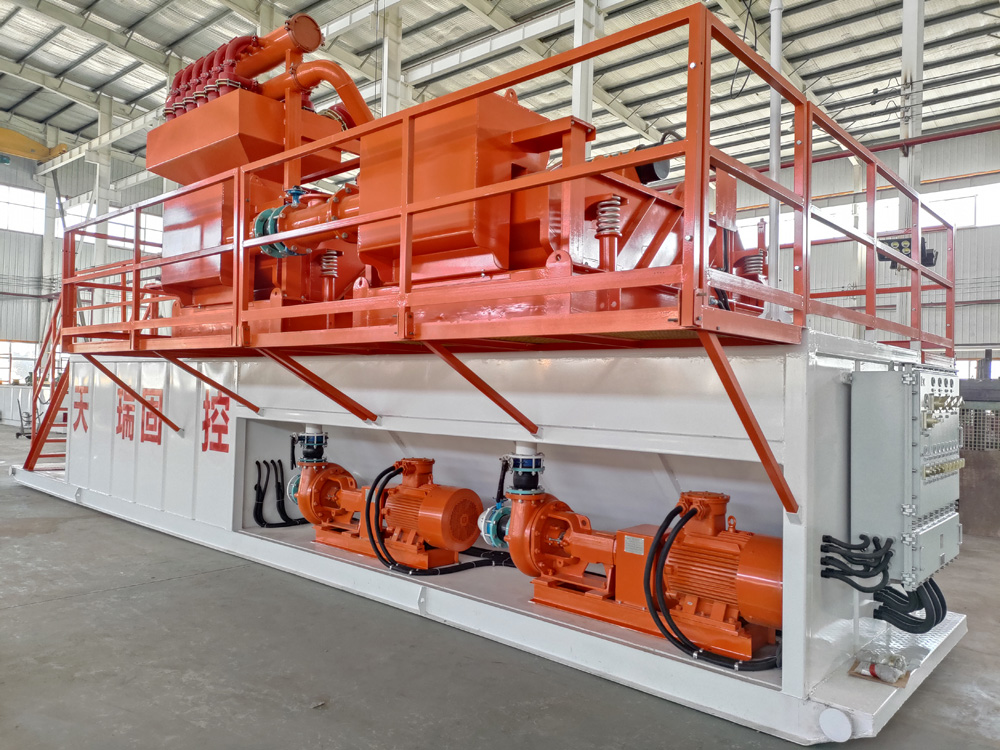

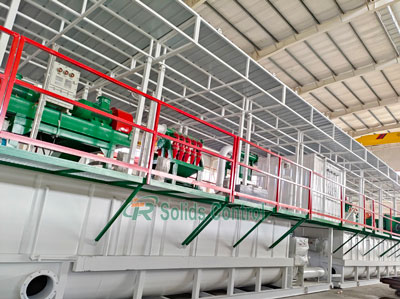

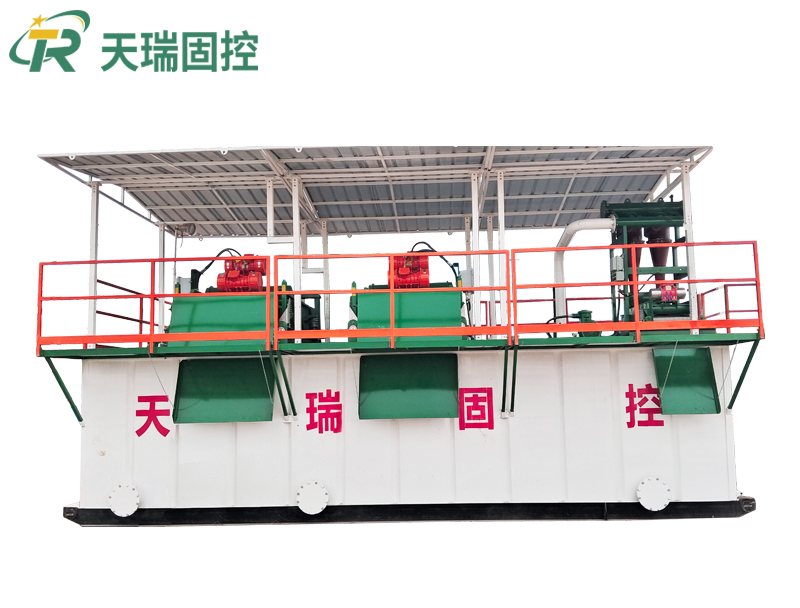

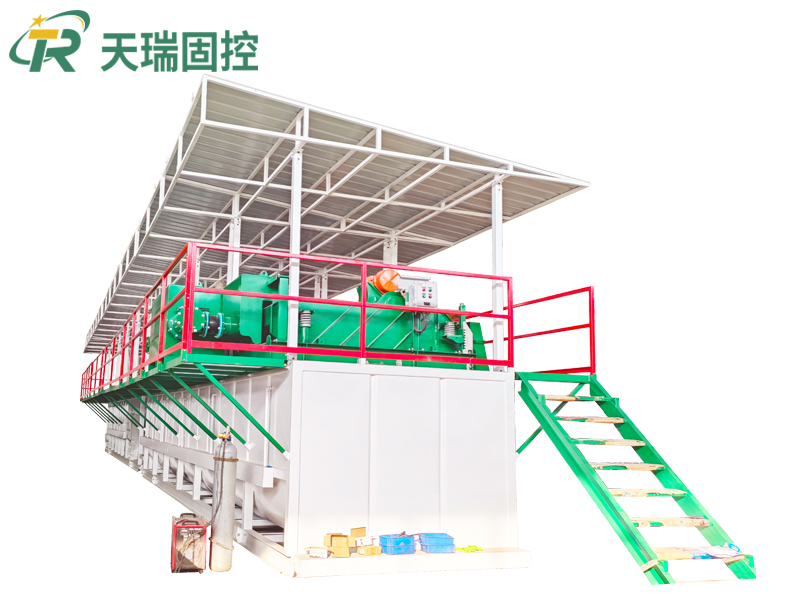

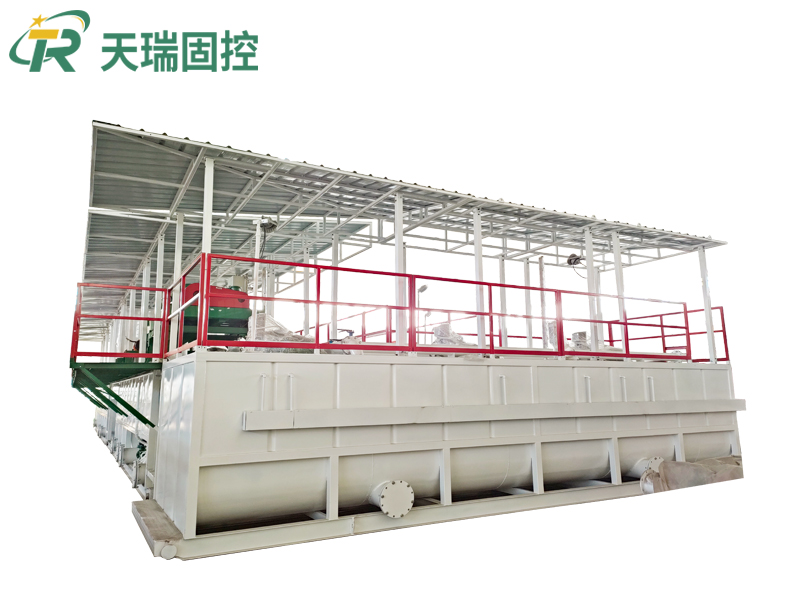

石油钻井固控系统

石油钻井固控系统

  • 西安天瑞固体控制公司推出先进的固体控制系统——钻井/天然气/石油固控设备集成方案,专为优化钻井泥浆的回收和处理而设计。
  • 产品详情

固控系统介绍

石油钻井固控系统,也叫钻井液净化系统,主要用来进行固相控制与钻井液中的固液分离,实现钻井液循环复用。整套系统由 3–15 个组合泥浆罐搭建,配有4级净化设备,适用于 2000–10000 米油气钻井工程。系统主体包含四级固控设备、安全防护装置及其他辅助设备等;泥浆罐作为承载基体,用来安装固控设备、储存钻井液。配套设备主要有钻井液振动筛、真空除气器、除砂器、除泥器、除砂除泥一体机、液气分离器、搅拌器、砂泵、剪切泵、离心机、电子点火装置、混合漏斗、射流混浆装置、泥浆枪等。

固控系统通过管汇,按照固相分离顺序集成四级固控设备、安防及辅助设备。若泥浆中含有汽泡,可通过真空除气器自吸装置将泥浆吸入罐体进行液气分离;脱气后的泥浆经砂泵先后为除砂、除泥清洁器供液,通过旋流器沉降离心的原理对泥浆进行分离。经除泥器处理后,15–44μm 固相颗粒被分离排出,净化后的泥浆经由旋流器上部管汇流入离心机进浆罐,进入下一级分离工序。卧式螺旋沉降离心机由液下渣浆泵(螺杆泵)供料,采用离心沉降原理,可分离 2μm 以上固相颗粒。各泥浆罐通过内置管路连接,钻井作业过程中,可以根据不同的需要抽取不同分离效果的钻井液使用。泥浆罐上配置射流混浆装置,满足现场配浆需求。

固控系统配置参考表

配置设备ZJ70ZJ50ZJ40ZJ30
钻井液罐≥270m³≥200m³≥180m³≥160m³
储浆罐≥160m³≥120m³≥80m³≥80m³
振动筛≥360m³/h≥280m³/h≥240m³/h≥180m³/h
除气器360m³/h300m³/h240m³/h√
除砂器≥320m³/h≥240m³/h≥200m³/h≥180m³/h
除泥器≥320m³/h240m³/h≥200m³/h√
中速离心机50m³/h50m³/h40m³/h√
高速离心机40m³/h40m³/h√×
射流混浆装置≥300m³/h≥240m³/h≥200m³/h≥180m³/h
剪切泵≥120m³/h≥120m³/h≥120m³/h≥120m³/h
灌注泵≥240m³/h≥200m³/h≥180m³/h≥150m³/h

天瑞石油钻井固控系统特点

  1. 设计紧凑:占地面积比传统方式安装的固控系统小很多。泥浆罐全部采用嵌入式管汇,上有阀门,用于泵取还有各类固相的钻井液,此外又配备了优质的废渣排管和清水流管。

  2. 组合灵活:泥浆罐和泥浆箱可以根据钻井过程的需要进行隔开或合并。每个泥浆罐通过管道网络彼此连接,吸入管的阀门在打开时很灵活,关闭时密闭。

  3. 防腐耐磨:所有设备都有防腐耐磨设计,使用时间长。

  4. 适应恶劣环境:能适应恶劣的钻井工作状况,耐寒、耐热、防爆、防漏、防腐并防雨水。

  5. 安装迁移方便:撬装式钻井泥浆固控系统设备的生产、组装都在工厂内完成,现场安装工作量少,只需完成接口管道及外部电气的连接就可以工作。由于功能组件集成于一个整体底座,可以方便地整体迁移。

天瑞石油是专注泥浆固控系统制造厂商,已取得美国 API 认证,泥浆固控系统同时通过 ISO9001 质量管理体系认证。欢迎各位客户莅临西安天瑞固控参观考察、洽谈合作,我们可提供泥浆固控系统设备及固控系统的售后服务。如果您正在寻找可靠的泥浆固控系统供应商,西安天瑞固控会是您理想的选择。

西安天瑞固控专注固控设备研发制造,主营产品包含钻井液泥浆枪、除砂除泥一体机、钻井液离心机、螺杆泵、离心砂泵、射流混浆装置、泥浆剪切泵等单独固控设备;同时供应油气钻井泥浆净化系统、建筑泥浆处理系统、非开挖泥浆回收系统等成套系统,可配套提供泥浆枪供货服务。
