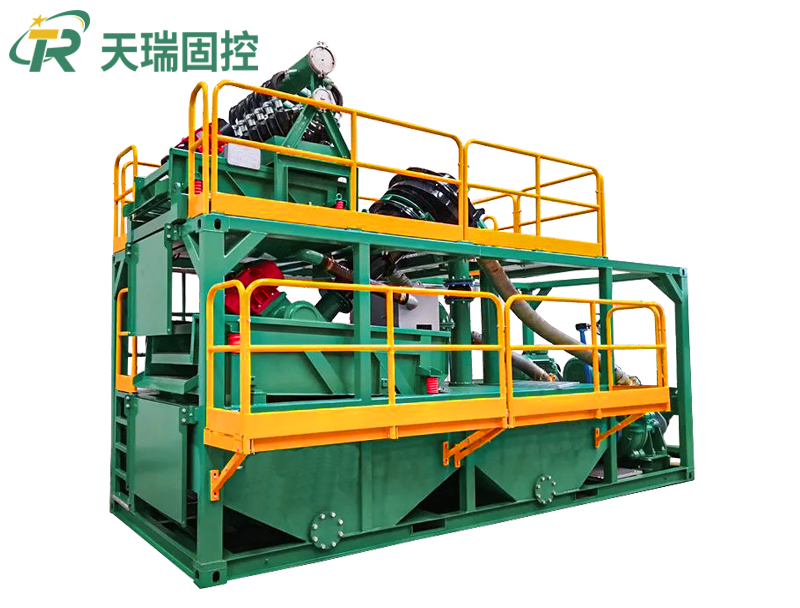

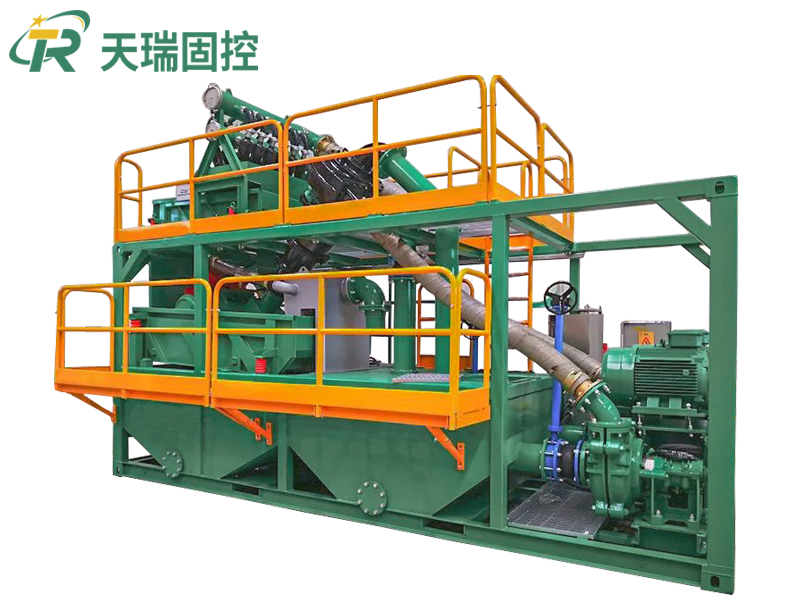

TBM盾构泥水分离系统

TBM盾构泥水分离系统

  • 盾构泥浆回收系统通过多级分离与净化工艺,实现泥浆的循环利用与固体废弃物的减量化处理。广泛应用在城市地铁、污水管网、隧道等,通过泥水分离并循环利用,减少新鲜水源的使用,降低施工成本。
  • 产品详情

TBM盾构泥水分离系统介绍

天瑞固控设计制造的泥水分离系统,适用于泥水平衡盾构和顶管工程施工。盾构、顶管作业产生的泥浆由泵输送入泥水分离系统,经过振动筛、除砂器、除泥器、卧螺离心机分级净化,处理后的泥浆可直接循环复用。

如果泥浆需要排放,或是去除泥浆中细小固相颗粒、处理老化废浆,可搭配我司大转鼓卧螺离心机与化学加药装置,投加絮凝剂进行泥浆脱水处理,产出清水,既可达标排放,也可回收再利用。

小型号系统

型号处理量
TRTBM-120B120m³/h
TRTBM-260B260m³/h
TRTBM-360B360m³/h
TRTBM-500B500m³/h

大型号系统

型号处理量
TRTBM-1000B1000m³/h
TRTBM-1500B1500m³/h
TRTBM-2000B2000m³/h
TRTBM-2500B2500m³/h
TRTBM-3000B3000m³/h

天瑞可提供多种规格卧螺离心机,专用于盾构泥浆脱水处理。盾构、顶管工程泥浆用量大,通常选用大转鼓卧螺离心机,主流机型为 TRLW553C-VFD(550mm 系列)与 TRLW764A-VFD(760mm 系列)。

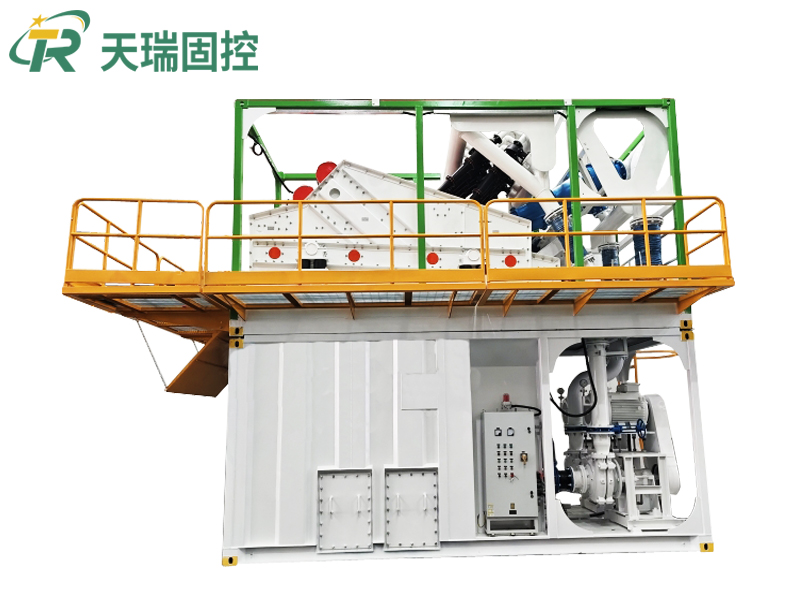

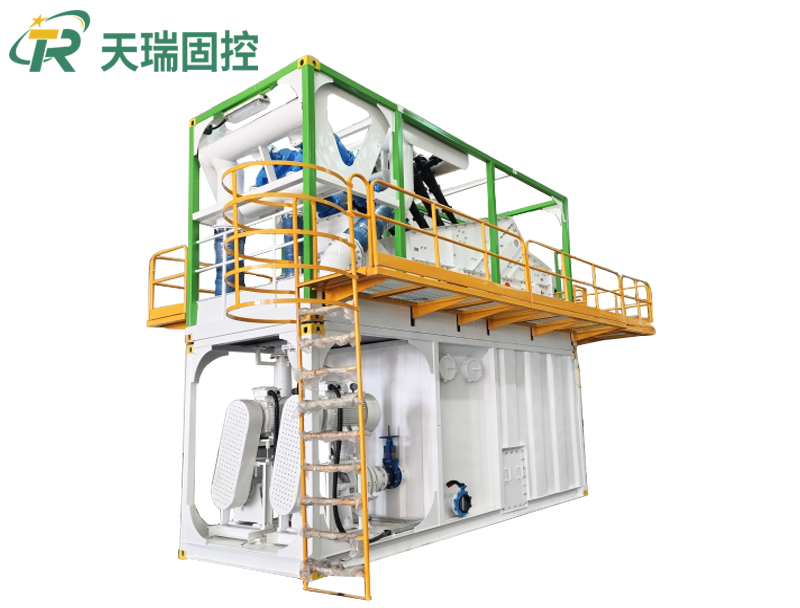

同时,我司可按客户需求定制集装箱式模块化卧螺离心机成套系统:底部集装箱布置化学加药装置,顶部集装箱放置卧螺离心机。两套箱体可叠放布置,大幅节省现场占地;模块化集装箱结构便于吊装转运,能够快速转移至不同工地复用。

天瑞盾构和顶管泥水分离系统特点

  1. 天瑞公司能够制造全套泥水分离设备,和大转股卧螺离心机的企业。所有核心设备自主研发制造,让系统配置更合理,更稳定。

  2. 通常采用4级分离处理,振动筛,除砂器,除泥器,离心机,让泥浆分离更干净。

  3. 结构紧凑,模块化设计,便于现场安装和移动。

  4. 国际化的营销服务网络,可以满足国内外客户快速服务。

  5. 振动筛激振力高,分离效率高

  6. 卧螺离心机自动化程度高,节约人力,提升综合处理效果。

  7. 依据客户不同需求,还可以依据客户现场情况,进行定制化设计。

盾构泥浆回收系统的设备及参数

单个模块处理能力
最大泥浆处理量达到120m³/h装机总功率82.8kw
净化除砂的分离粒度d50=0.074mm筛下物最大含水量30%
粗振动筛TRDGS900功率2.2kw X 2
细振动筛TRDG700功率1.94kw X 2
除砂泵流量120m³/h电机功率37kw
除泥泵流量120m³/h电机功率37kw
除砂旋流器12寸除砂旋流器数量2个
除泥旋流器4寸除泥旋流器数量8个
设备外形尺寸(长x宽x高)6.5mx2.5mx7m整机重量10t(约)
固相含量小于30%能处理污浆的最大比重小于1.25g/cm³(±0.1)

盾构和顶管泥水分离系统主要流程

  1. 第一级粗筛用于筛分盾构泥浆中的岩石大颗粒物料。

  2. 泥浆离心泵把经过一级初筛后的泥浆送入除砂旋流器。

  3. 除砂旋流器分离的固相落入底部配套的脱水振动筛进行脱水处理。

  4. 另一台泥浆离心泵将泥浆泵送至除泥旋流器,用于分离20微米以上的固体。

  5. 除泥旋流器分离的固体同样落入底部脱水振动筛进行脱水处理。

  6. 不加化学药剂的情况下,卧螺离心机可以通过机械方法分离2-5微米的固体颗粒。

  7. 超细颗粒,可以通过天瑞卧螺离心机和化学加药装置配合工作进行充分的分离,获得干净的清水用于循环使用或者满足排放要求。

盾构泥浆回收技术依托“分离 - 净化 - 脱水 - 循环”全流程管控,实现环保达标、资源节约与施工效率提高的三大目标。盾构泥浆回收系统广泛用于城市地铁、污水管网、隧道等工程,通过泥水分离与泥浆循环复用,减少清水消耗,降低施工成本;同时有效削减渣土泥浆带来的环境污染,助力绿色施工。
