泥浆回收系统包含哪些固控设备？

泥浆回收系统通过多级固控设备协同工作，核心设备按净化流程可分为预处理、精细处理、辅助支撑三大类，形成从粗到细的梯度分离体系，实现钻井液净化与循环利用。

泥浆回收系统是油气钻井、非开挖施工等工程中的核心配套系统，其功能是通过一系列固控设备去除钻井液（泥浆）中的岩屑、砂粒等固体杂质，实现泥浆的循环利用，不仅能降低泥浆材料消耗、减少环境污染，还能提升钻井效率和施工安全性。以下将详细介绍泥浆回收系统包含的主要固控设备，并结合天瑞泥浆系统的实际案例说明其应用价值。

一、泥浆回收系统核心固控设备

泥浆回收系统的固控设备按照分离精度从低到高依次配置，形成“多级净化”模式，确保泥浆中的固体颗粒被逐级分离，最终满足钻井施工对泥浆性能的要求。主要设备包括振动筛、除砂器、除泥器、离心机，部分系统还会配备真空除气器、砂泵、搅拌器等辅助设备。

1.  振动筛：固控系统的“第一道防线”

   振动筛是泥浆进入固控系统的首个净化设备，主要用于分离泥浆中颗粒较大的岩屑和砂粒（通常分离粒径在75μm以上），承担着粗分离的重要任务。其工作原理是通过电机驱动筛箱振动，利用筛网的筛分作用，将大于筛网孔径的固体颗粒截留并排出，而符合要求的泥浆则通过筛网进入后续净化环节。




   振动筛的核心性能取决于筛网材质、振动频率和振幅，优质的振动筛能有效减少泥浆初期的固体含量，降低后续设备的工作负荷。在复杂钻井工况下，如页岩气钻井，振动筛还需具备抗堵塞、耐磨损的特点，以适应高含砂量的泥浆处理需求。

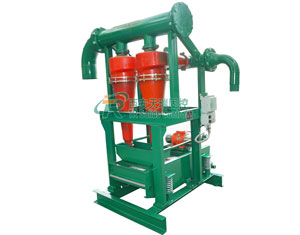

2. 除砂器：中级净化的关键设备

   经过振动筛处理后的泥浆仍含有较多细砂颗粒（粒径在20-75μm之间），这些颗粒若不及时去除，会加剧钻井设备磨损、影响泥浆性能。除砂器正是针对这类颗粒的净化设备，其核心组件为水力旋流器和配套的振动筛（通常为细筛）。




   除砂器的工作原理基于离心沉降作用：泥浆在压力作用下被送入水力旋流器内部，形成高速旋转的涡流，固体颗粒在离心力作用下向旋流器内壁移动，最终从底部的排砂口排出，落入下方的细筛进行二次分离；而净化后的泥浆则从旋流器顶部的溢流口流出，进入下一环节。除砂器的处理效率与旋流器的直径、进料压力密切相关，通过合理匹配参数，可实现对细砂颗粒的高效分离。

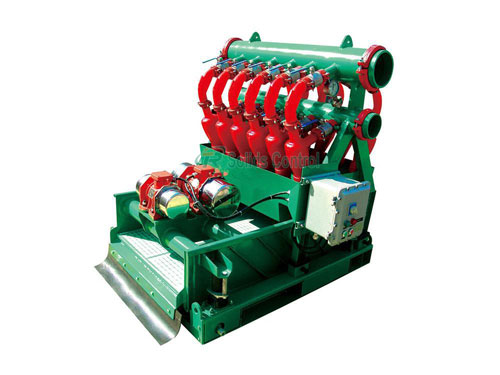

3. 除泥器：精细净化的核心环节

   除泥器与除砂器的工作原理相似，均采用水力旋流器结构，但除泥器的旋流器直径更小（通常在50-100mm之间），主要用于分离泥浆中更细小的泥质颗粒（粒径在5-20μm之间），是实现泥浆精细化净化的关键设备。




   在钻井过程中，泥质颗粒容易导致泥浆粘度升高、流动性下降，影响钻井液的携岩能力和润滑性能。除泥器通过强化离心分离效果，将这些细小颗粒分离排出，可有效控制泥浆的固相含量，维持泥浆的稳定性能。除泥器通常与除砂器串联使用，形成“先除砂后除泥”的净化流程，进一步提升泥浆净化质量。

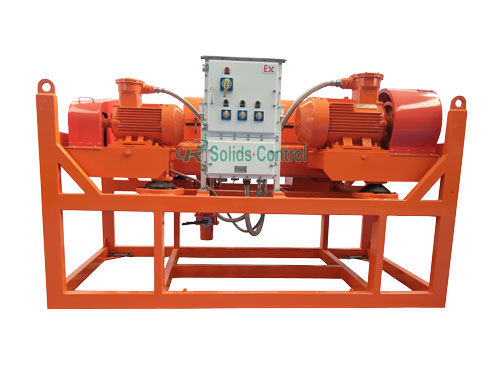

4. 离心机：终极净化的“把关人”

   离心机是固控系统中分离精度最高的设备，主要用于分离泥浆中粒径在2-5μm之间的超细固体颗粒，甚至可以去除部分胶体颗粒，是实现泥浆“终极净化”的核心设备。其工作原理是利用高速旋转的转鼓产生强大的离心力，将泥浆中的固相颗粒与液相快速分离，固相颗粒在离心力作用下沉积在转鼓内壁，通过螺旋推料器排出；净化后的泥浆则从转鼓的另一端流出，可直接循环用于钻井施工。




   离心机的处理精度可通过调整转鼓转速、螺旋推料器与转鼓的差速来控制，适用于对泥浆性能要求极高的钻井工况，如水平井、定向井等。在环保要求严格的区域，离心机还能有效降低泥浆的含固量，为后续泥浆无害化处理或回收利用提供便利。




5. 辅助固控设备

   除上述分离设备外，泥浆回收系统还配备多种辅助设备以保障系统稳定运行：一是真空除气器，用于去除泥浆中溶解的天然气、空气等气体，避免泥浆“气侵”影响钻井安全；二是砂泵和剪切泵，为泥浆在各设备间的输送提供动力，同时剪切泵可将泥浆中的大分子聚合物充分剪切，提升泥浆性能；三是搅拌器和泥浆罐，用于储存泥浆并防止固相颗粒沉降，维持泥浆的均匀性。

二、天瑞泥浆系统案例：固控设备的集成应用

天瑞固控作为国内泥浆回收系统的知名企业，其设计的泥浆回收系统凭借“高效净化、节能降耗、稳定可靠”的特点，广泛应用于油气钻井、非开挖顶管、盾构施工等多个领域。以下以其在某页岩气田钻井项目中的应用案例，说明固控设备的集成效果。

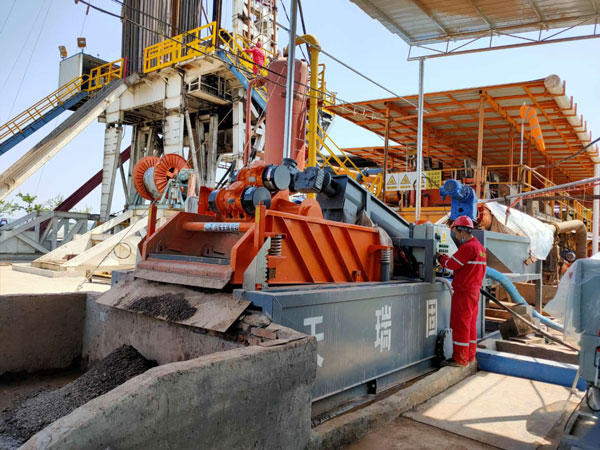

案例1：油田钻井一体化固控系统

该页岩气田钻井项目位于四川盆地，钻井深度达4500米以上，地层岩性复杂，含砂量高，且钻井过程中需要使用大量高性能钻井液。项目方要求泥浆回收系统实现“固相去除率≥95%、泥浆回收率≥90%”的目标，同时需适应高温、高湿的野外施工环境。

配置：高频振动筛 +10寸除砂器+12寸除泥器+卧螺离心机+辅助设备+智能SCADA控制系统。

1. 高频振动筛：采用双层筛网，上层筛网孔径120目（分离125μm以上颗粒），下层筛网孔径200目（分离75μm以上颗粒），振动频率达30Hz，有效拦截钻井过程中产生的大块岩屑，固相去除率达60%以上。

2. 高效除砂器：配置6台直径150mm的水力旋流器，进料压力控制在0.2-0.3MPa，可分离20-75μm的细砂颗粒，处理量达120m³/h，进一步降低泥浆含砂量。

3. 精密除泥器：配套12台直径50mm的小口径旋流器，针对5-20μm的泥质颗粒进行分离，处理后泥浆的泥质含量降至3%以下。

4. 卧螺离心机：采用变频控制的卧螺离心机，转鼓转速可达3000r/min，可分离2-5μm的超细颗粒，最终使泥浆的固相含量控制在1%以内，满足页岩气钻井对泥浆性能的严苛要求。

5. 辅助设备：配备2台真空除气器去除泥浆中的天然气成分，4台砂泵保障泥浆输送动力，同时配置8个100m³的泥浆罐及搅拌器，实现泥浆的储存与均质化。

该泥浆系统在运行后，取得的效果：

1. 泥浆回收效率显著提升：系统的泥浆回收率达92%，原本每口井需消耗钻井液材料约80吨，采用该系统后仅需补充10吨左右，单井泥浆材料成本降低70%以上，累计为项目方节省成本超200万元。

2. 固相去除效果达标：经四级净化后，泥浆的固相去除率达96%，钻井液的粘度、密度等性能指标稳定，有效减少了钻井工具的磨损，钻井效率提升15%，单井钻井周期缩短3-5天。

3. 环保压力大幅降低：废弃泥浆排放量减少90%以上，通过对分离出的固相岩屑进行固化处理，实现了“固废减量化、无害化”，符合当地环保要求，避免了传统钻井的环境污染问题。

案例2：地铁建设泥浆处理系统

配置：振动筛、除砂器、除泥器、剪切泵组合系统。

效果：

1. 泥浆含固量从30%降至5%以下，防止管道堵塞，提升施工效率。

2. 系统减少钻井废弃物总量，降低后续固化处理成本。

3. 应用场景：盾构施工、非开挖工程等对泥浆性能要求高的领域。

天瑞泥浆系统的成功应用表明，泥浆回收系统的净化效果不仅取决于单一固控设备的性能，更依赖于设备的科学配置与集成优化。

泥浆回收系统的固控设备以“多级分离”为核心逻辑，振动筛、除砂器、除泥器、离心机分别承担粗、中、细、精四个层级的净化任务，辅以真空除气器、砂泵等设备，形成完整的泥浆净化与循环体系。天瑞泥浆系统在页岩气田项目中的应用案例，充分验证了合理配置固控设备不仅能降低施工成本、提升效率，还能实现环保效益与经济效益的双赢。随着钻井工程对环保和效率要求的不断提高，固控设备的精细化、智能化升级将成为泥浆回收系统的发展趋势，为钻井行业的绿色发展提供有力支撑。
