钻井泥浆搅拌器（带电控）——天瑞固控设备厂制造

在钻井过程中，泥浆搅拌器是石油固控系统中的核心设备。它主要负责将钻井液搅拌均匀，让固体悬浮物充分混合，从而提高钻井液的性能。泥浆搅拌器的种类有卧式、立式、直连式和斜齿轮式的，可满足不同行业工况需求。

一、技术原理与结构设计

1. 工作机制

   搅拌器通过防爆电机驱动减速器，带动波轮或叶轮旋转，形成涡旋流场，使钻井液产生剪切混合效应。电控系统可调节转速、扭矩及运行时间，确保泥浆性能稳定。例如，天瑞固控TRJBQ系列采用蜗杆 / 蜗轮减速器，与防爆电机直联，避免皮带传动的转速波动，同时通过弹性联轴器减少启动冲击。

2. 核心部件

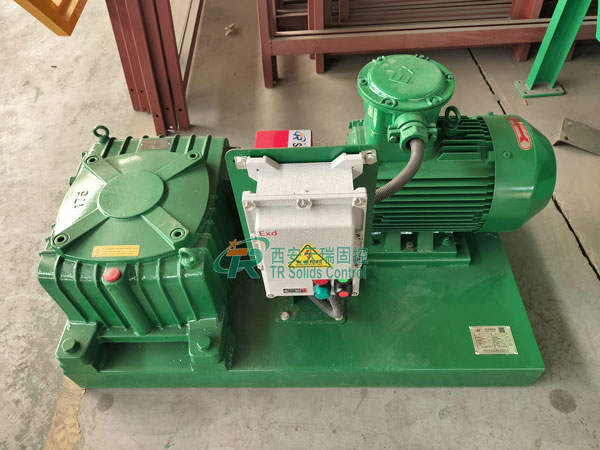

   搅拌器一般由防爆电机、减速机、轴、联轴器和机座等组成，电机功率从5.5kw到22kw不等，叶轮和叶杆也可以根据需求定制。

   防爆电机：适应野外恶劣环境，防护等级通常为 IP55，防爆等级符合 GB 3836.2（如 ExdBT4），可在易燃易爆环境中安全运行。

   减速器：7.5kW 以上机型多采用涡轮蜗杆传动，结构紧凑、噪音低；小功率机型可选用摆线针轮减速器。

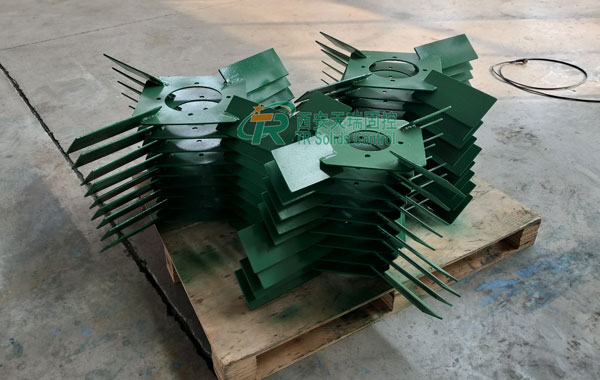

   波轮组件：叶片设计（如 4 叶螺旋桨式）影响搅拌强度，API 标准叶片可提升混合效率。




3. 电控功能

   变频调速：通过变频器实现转速无级调节，满足不同泥浆配比需求。

   安全保护：过载保护、漏电保护及紧急停机功能，符合 SY/T 6159 等行业标准。

4. 产品类型

   小型：2.2-7.5kW，适用于实验室或小型钻井平台。

   中型：11-22kW，主流型号，处理量可达 43.76m³/h。

   大型：≥30kW，用于深海或超深井作业，需定制化设计。

二、应用场景

1. 陆地泥浆罐：安装于泥浆罐顶部或侧面，通过持续搅拌确保钻井液性能稳定。

2. 海洋钻井平台：需具备防爆、防腐等特性，以适应恶劣海况条件。

3. 泥浆净化系统：作为五级净化流程（粗筛、除气、除砂、除泥、离心）的辅助设备，确保泥浆在净化过程中保持均匀悬浮状态。

无论是在陆上还是海上进行油气钻探、煤层气勘探、HDD还是废物管理，泥浆搅拌器都能让钻井液性质更加均匀稳定。

三、选型建议

根据流体黏度选择：低黏度流体可选用涡轮式或推进式搅拌器；高黏度流体需选用桨式或锚框式搅拌器。

根据搅拌强度选择：需要高剪切力的场合可选用涡轮式搅拌器；需要大循环量的场合可选用推进式搅拌器。

根据安装条件选择：空间受限场合可选用立式搅拌器；大型罐体可选用卧式搅拌器。

四、操作与维护

安装要求：水平起吊并平稳放置，调整同轴度<0.39mm后固定于罐体，刚性联轴器需加装弹簧垫并紧固可靠。

润滑管理：减速器油面高度应保持在视油窗中部位置，推荐使用120#工业齿轮油，定期补足润滑油。

运行监控：搅拌过程中应无异响、卡带、温度过高等异常情况，否则需停机检查并排除故障。

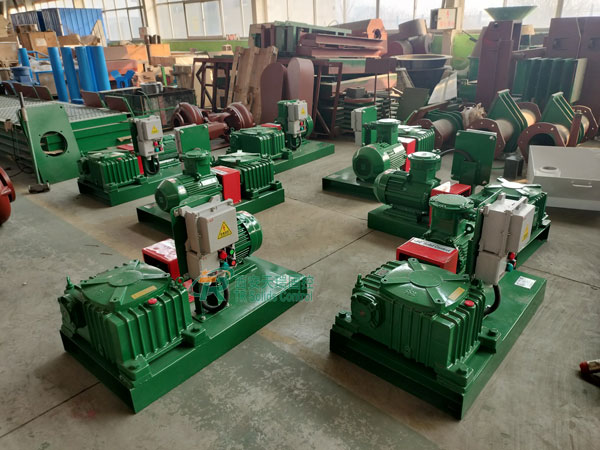

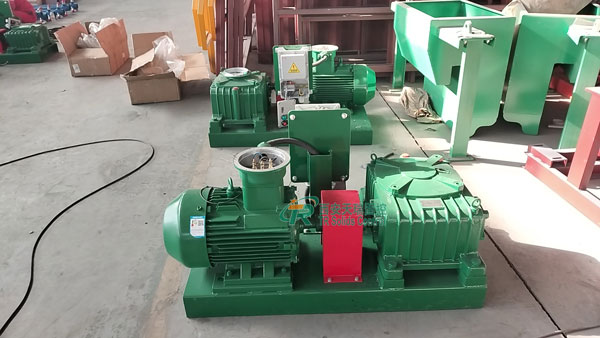

泥浆搅拌器作为石油钻井液的调和者，是不可或缺的关键设备。天瑞固控TRJBQ系列泥浆搅拌器具有结构紧凑、占地面积小，搅拌效果好，7.5kW以上钻井液泥浆搅拌器采用涡轮蜗杆式减速传动，具有传递扭矩大、运转平稳、工作可靠等优点。
