钻井多级净化泥浆回收系统都包含什么，设备功能及特点是什么？

在油气钻井、非开挖施工等工程中，泥浆作为“钻井血液”，承担着携带岩屑、冷却钻头、平衡地层压力、稳定井壁等功能，决定了钻井效率、井下安防与作业成本。一套有效的多级净化泥浆回收系统，不仅能实现泥浆的循环利用（降30%~50%的泥浆成本），还能减少废弃固相排放，满足环保法规要求。天瑞固控设备制造商从系统组成、设备功能与原理、工作流程及技术特点等，对钻井净化泥浆回收系统进行全方面解析。

什么是钻井多级净化系统？

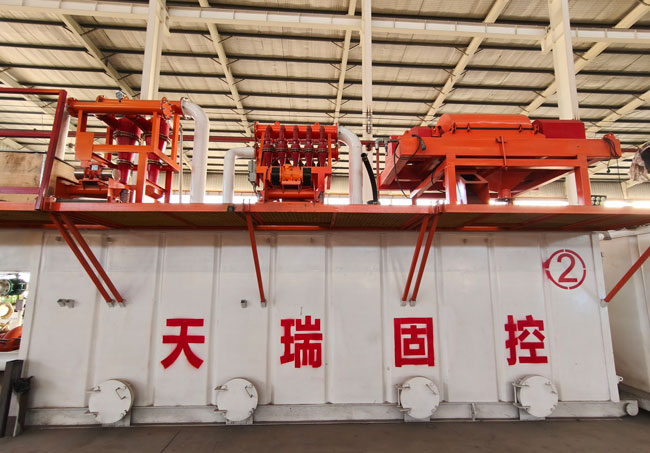

钻井多级净化泥浆回收系统是通过地面设备实现泥浆在钻井过程中循环处理的一体化集成系统。其任务是从钻井液中分离出钻屑和有害固相，稳定钻井液性能指标，实现钻井液的循环复用，减轻钻井成本并满足日益严苛的环保要求。一套完整的多级净化系统通常由五级净化设备和一系列辅助设备组成，形成从粗净化到精净化的全流程处理体系。

钻井液固控系统的组成

（一）泥浆罐（Mud Tanks）

泥浆罐是系统的储存与调配，用于储存、调配和循环钻井液。现代泥浆循环处理系统通常包含多套泥浆循环罐，总容积可达280立方米以上。泥浆罐根据功能可分为沉砂仓、反应仓、清水仓等多个功能区，部分罐体还配备加热或保温装置以适应极端环境。

（二）五级核心净化设备

现代固控系统通常配备五级净化设备，按净化精度从低到高依次为振动筛、除砂器、除泥器、离心机，真空除气器辅助处理的气体侵入问题。

1. 一级净化：振动筛——固控系统的“第 1 道防线”





   振动筛是钻井液返出井口后接触的首台固控设备，主要作用是去除粒径大于74μm的岩屑和大颗粒固相。振动筛承担着去除80%以上的固相量，可有效减轻后续设备的处理负荷。




   工作原理： 钻井液从井口返出后，经导流管进入振动筛的筛箱，筛箱通过电机驱动的偏心块产生高频振动（振幅5-8mm，频率1500-3000次/分钟），使钻井液在倾斜的筛网上做抛掷运动。大颗粒岩屑沿筛网斜面被抛到排渣口，符合要求的钻井液则通过筛网缝隙流入下一级设备。




   关键参数： 筛网目数常用10-32目（对应粒径74-1680μm），常规陆地钻机配套振动筛处理量为80-200m³/h，海洋钻机可达300m³/h以上。筛网倾角通常控制在15°-25°之间，以平衡排渣效率与过滤精度。




2. 二级净化：除砂器——去除“砂级”固相颗粒





   经过振动筛处理后，钻井液中仍含有大量20-74μm的砂级固相（密度约2.65g/cm³）。除砂器的主要作用是除去这类砂级颗粒，保护钻井设备并稳定钻井液性能。

   工作原理： 基于“离心沉降”原理，由砂泵将振动筛处理后的钻井液以高压力（0.2-0.3MPa）、高流速送入旋流器。钻井液在旋流器内部沿筒壁做高速螺旋运动，产生强大离心力（离心加速度可达重力加速度的100-300倍）。密度较大的砂级颗粒被甩向筒壁并从底流口排出，密度较小的钻井液则向中间轴聚集形成上升的内螺旋流，从溢流口排出进入下一级设备。




   关键参数： 旋流器直径常用150mm、200mm，分离精度可达44-74μm，单台旋流器处理量为20-50m³/h，实际应用中常采用多旋流器并联（如6-8台一组）以满足大排量钻井需求。




3. 三级净化：除泥器——去除“泥级”细小颗粒





   除泥器用于对钻井液进行三级净化，主要作用于15-44μm以上的泥质固相颗粒，可根据钻井液实际情况选用微型旋流器，用于分离2-4μm以上的泥质固相颗粒。

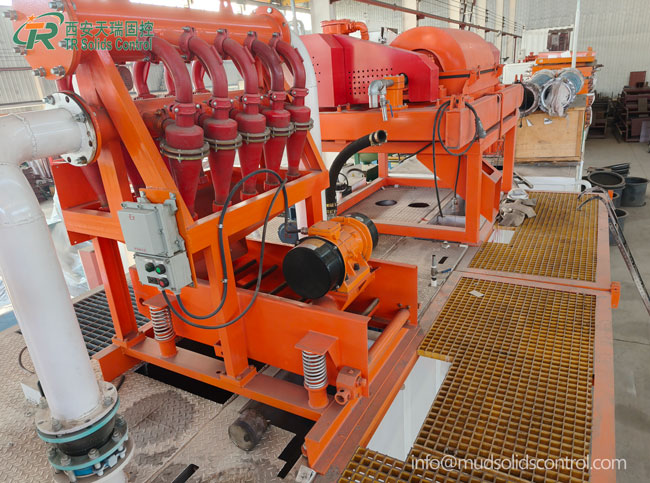

   在实际工程应用中，除砂器与除泥器常集成为泥浆清洁器——将除砂旋流器、除泥旋流器与底流振动筛组合为一体，既能有效去除砂粒与泥质颗粒，又能回收底流中的钻井液，实现分离精度与经济性的统一。除泥效率可达85%以上。




4. 四级/五级净化：离心机——精细分离的超细颗粒“克星”





   钻井液离心机是固控系统中分离粒度较细的设备，可分离2-5μm的亚微米颗粒和胶体，用于控制非加重钻井液的固相含量，回收加重钻井液中的重晶石。




   工作原理： 卧螺离心机通过高速旋转产生几千倍重力加速度，利用离心沉降原理对钻井悬浮液进行分离。固相颗粒被推向转鼓内壁，通过螺旋推料器推到排渣口排出，液相则通过溢流孔溢出，实现精细分离。




   关键参数： 回收率可达92%以上，固相干燥度显著提高，便于后续环保处理。现代离心机可实现24小时连续运行，处理量高达60m³/h。




5. 真空除气器——气体去除的“安防卫士”




   当钻井液出现气浸时，真空除气器利用真空泵的抽吸作用在真空罐内造成负压，钻井液在大气压作用下进入除气器进行的气液分离，分离出的气体排往井架顶部放空，除气后的钻井液排回净化罐。真空除气器的除气效率可达96%以上，真空度大于-0.075MPa，能有效稳定泥浆密度，防止井喷风险。

（三）辅助设备系统

除了五级净化设备外，一套完整的固控系统还需要以下关键辅助设备：

砂泵与剪切泵：为旋流器提供动力，确保系统连续运行。

泥浆搅拌器：安装于各泥浆罐内，防止泥浆沉淀，保持均匀性。

射流混浆装置：利用文丘里结构产生负压，实现新泥浆的配制与注入，配浆时间可缩短30%。

电控系统：集成了智能化监控模块，通过传感器实时反馈泥浆容积、循环压力等关键参数，为钻井作业提供精准数据支持。

泥浆回收系统工作流程

钻井多级净化泥浆回收系统遵循“井口→净化→循环”的闭合回路运行。以一口典型的油气井钻井作业为例，泥浆从井底携带岩屑返到地面后，依次经过以下流程：

第 1 站——振动筛： 钻井液首先进入振动筛，筛除大于74μm的大块岩屑，完成粗净化。振动筛承担了全系统80%以上的固相量清理，大幅减轻后续设备负荷。

第二站——真空除气器： 若钻井液存在气侵，则进入真空除气器，利用负压抽吸原理去除侵入的有害气体，恢复钻井液比重，防止井喷风险。

第三站——除砂器： 钻井液进入除砂旋流器，分离20-74μm的砂级颗粒，保护钻具和泵阀免受磨损。

第四站——除泥器： 经除砂后的钻井液进入除泥器，进一步去除15-44μm的泥质颗粒，部分系统将除砂除泥集成于一体机中，简化流程。

第五站——离心机： 进入离心机进行精细分离，清理2-5μm的超细颗粒和胶体，控制钻井液密度与黏度，回收重晶石。

经过上述五级净化的钻井液被泵回泥浆池或循环罐中，通过泥浆泵再次送入井内，形成连续的循环回路。整个流程实现了从粗滤到精滤的完整净化闭环。

泥浆净化系统的特点与技术优势

1. 分级递进，精准分离

   五级净化设备按粒径从大到小逐级处理，各设备分工明确、协同配合，形成了“粗净化—中净化—精净化—辅助保障”的全流程处理体系。处理精度可覆盖100μm到2μm全粒径范围，确保钻井液性能指标始终满足钻井工艺要求。




2. 泥浆循环利用，降本增效显著

   通过多级净化回收系统，泥浆循环利用率可提高到90%以上，大幅减少膨润土、清水的消耗。净化后的泥浆黏度、比重、含砂率达标，降了钻头、泵体、管路的磨损，延长了设备使用时间。实际应用数据显示，使用固控系统后，钻井液材料消耗成本可降约60%，含砂量降约4%。




3. 环保合规，绿色施工

   多级净化泥浆回收系统实现了泥浆“不落地、少排放”的清洁生产目标。通过泥浆不落地技术，分离出的钻井岩屑可用于道路铺设、盐碱地改良、烧结砖材等资源化利用，脱出水也可循环使用，万米进尺固废产生量可减少9%以上。自主研发的多级振动筛、除砂器协同作业，实现了90%泥浆循环利用，既避免污染又节约成本。




4. 模块化与智能化设计

   现代固控系统普遍采用模块化设计，便于运输、快速组装与转场，适配狭小城区工地与野外工区。同时配备PLC智能控制系统，实时监控运行参数，具备故障预警与自动化调节功能，减少人工与长期运维成本。部分系统还集成了远程监控功能，可在手机上实时查看现场施工数据。




5. 灵活适配，工况适应性强

   系统可根据钻井类型灵活配置：水基泥浆处理系统以“振动筛+离心机+压滤机”为核心，侧重固相干化和液相回用；油基泥浆处理系统则配备钻屑干燥机、碟式离心机、溶剂回收装置，实现油品回收与钻屑达标处置。对于高海拔、水资源短缺等恶劣地区，还开发了全液压驱动离心机，无需依赖电网即可稳定运行。

泥浆回收系统选型与维护要点

选型要点

系统选型应首先考虑处理能力匹配，即系统每小时处理的泥浆量必须与钻井作业规模相匹配。大型钻井项目通常需要处理量在500m³/h以上的系统，而中小型项目则可选择200-400m³/h的中等规模设备。此外，还需根据地层特性选择合适的旋流器尺寸：复杂地层（如软泥岩、砂砾层）优先选用小直径旋流器以获得更高分离精度，简单地层则可选用大直径旋流器以降成本。

日常维护

振动筛筛网每次作业后必须彻底清洁，防止残留物干燥结块堵塞筛孔。

除砂除泥器的旋风筒应定期检查磨损情况，及时更换损坏部件；旋流器长期停用时须用清水循环清洗，防止干砂积存。

离心机需特别关注轴承润滑状况，振动电机每1500-2500小时需补充润滑脂。

冬季作业要特别注意排空管线存水，防止结冰损坏设备。

钻井多级净化泥浆回收系统是现代钻井工程中实现高效、环保作业的技术保障。从振动筛的粗筛分到离心机的精细分离，五级净化设备各司其职、协同运作，构成了一个完整的钻井液处理闭环。随着绿色施工成为行业刚需，泥浆净化与资源化利用技术将持续升级，向更高的效率、更低能耗、更智能化的方向不断演进，为钻井行业的高质量发展和生态文明建设提供坚实支撑。

天瑞固控的钻井液回收系统通过振动筛、除砂器、除泥器、离心机和脱气器的协同作业，实现了泥浆的净化与回收。合理配置泥浆回收系统，为钻井工程降本增效、绿色环保的关键技术路径。
