钻井泥浆净化中的固相分离技术 – 实用指南

一、为什么固相分离在现场如此重要

每口井钻进过程中都会产生大量岩屑、地层砂及微细固相。随着钻遇不同地层，钻屑、地层砂以及胶体杂质持续污染循环泥浆。这种污染会破坏泥浆流变性，加速井下工具和地面设备磨损，并增加卡钻、井壁失稳甚至井喷的风险。

固相分离是钻井泥浆净化的核心，直接决定了钻井系统的稳定性与作业效率。有效的固相分离可使钻井液保持良好性能，减少重晶石和化学助剂消耗，同时降废弃物处理成本。多数井次中，设计合理的固控系统在钻进初期即能收回投资。

二、多级固相分离流程与核心设备

有效的固相分离系统以闭路循环方式运行，确保处理后泥浆满足API标准，并适应从软泥岩到高压深井等不同地层条件。整个流程依据污染物粒径分布进行设计，每个设备承担特定的分离区间。

目前几乎所有现代钻机均采用四级处理流程：钻井液振动筛 → 除砂器 → 除泥器 → 卧螺离心机。每一级针对不同的粒径范围，缺一不可。

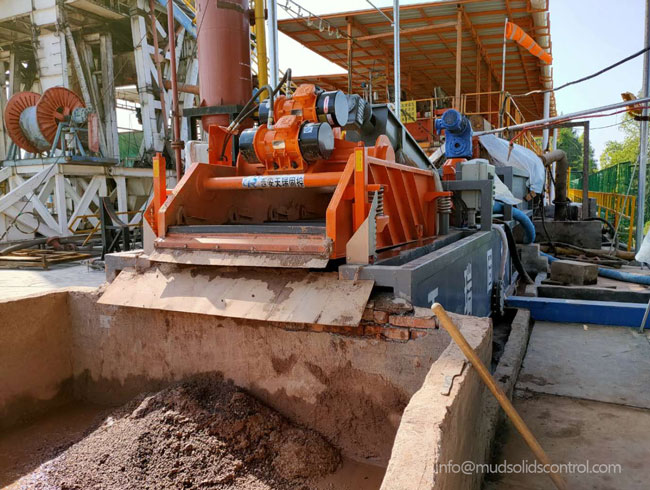

1. 钻井液振动筛 – 一级分离设备

钻井液振动筛主要去除大于75微米的钻屑。关键在于选择合适的API筛网（例如API 200筛网的D50约为75微米）。原则是：在保证岩屑干燥的前提下，尽量使用较粗的筛网。筛网过细会导致筛网糊堵，泥浆会从筛面流失。对于大排量井，应使用双联振动筛或增加筛网面积。每班次必须检查筛网张紧状态及有无破损。

2. 除砂器 – 水力旋流器中坚

除砂器采用6英寸或10英寸水力旋流器，去除45–75微米范围的砂粒。进料压力应保持在30–40 psi。低于25 psi分离下降，高于50 psi则磨损加剧。底流应呈中空伞状喷出；若出现连续液绳，说明底流口孔径过大。调试良好的除砂器可去除80–95%的大于45微米的固相颗粒。

3. 除泥器 – 精细分离单元

除泥器使用更小的水力旋流器（4英寸），切割点约为15–20微米。压力要求与除砂器相同。常将其安装在细目振动筛上方（组成泥浆清洁器），进一步干燥底流。若泥浆中细砂含量较高，除泥器对于保护MWD工具、减少泵缸套磨损很重要。

4. 卧螺离心机 – 终级净化设备

卧螺离心机用于去除2–15微米的颗粒。对于加重钻井液（含重晶石），采用重晶石回收模式：浅液池、低差转速（5–10 rpm）、转鼓转速约2500–3000 rpm。此模式可将重晶石保留在系统内，同时排出低比重固相。对于非加重钻井液，则采用深液池、高差转速（20–30 rpm）净化泥浆。调节得当的离心机可回收85–90%的重晶石，减少低比重固相50–70%。

三、辅助设备匹配

• 真空除气器：利用负压去除侵入钻井液中的天然气和硫化氢，恢复泥浆密度，减轻高压气井井控风险，消掉气体对离心分离的干扰，防止设备气蚀。

• 泥浆罐：起缓冲和存储作用，分区结构避免未处理泥浆与干净泥浆交叉污染。


• 搅拌器：转速50–100 rpm，使固相均匀悬浮，保证分离结果稳定。


• 砂泵：为旋流器和离心机提供稳定的压力和流量。


• 智能监测系统：16–32通道传感器实时采集固相含量、密度、温度等数据，优化运行，减少人工取样，提高固控效率。


四、现场实用调整

1. 钻井液振动筛筛网：从API 140或170目开始；若发现通过筛网的固相过多，再换更细的筛网。当泥浆流失量超过循环量的5%时，应改用较粗筛网或增大筛面倾角。

2. 除砂器/除泥器底流口：底流口直径一般为旋流器直径的1/3到1/2。若底流过湿（连续液绳），每次减小1/64英寸底流口直径，形成1–2英寸宽的窄喷雾状。若底流口堵塞，说明孔径太小。

3. 卧螺离心机调节：观察排出的固相。湿而软的排渣说明进料量过大或差转速过低；干而呈粉状的排渣良好，但需检查是否损失了重晶石。采用泥浆蒸馏器测定钻井液中的低比重固相含量。对于加重钻井液，若低比重固相体积分数超过5%，则提高离心机转鼓转速或减小液池深度。

4. 流量平衡：切勿使旋流器进料超过其额定处理能力的80%。使用缓冲罐和变频驱动砂泵有助于保持压力稳定。


五、常见故障与现场排除措施

六、固相分离技术的现场应用场景

固相分离技术适用于各类钻井场景，可提高作业效率、降成本、改善井筒安防性并满足环保法规。其配置和运行应依据地层条件、钻井方式和现场限制进行定制。

1. 陆上与海上油气钻井

   海上平台受限于泥浆储存空间小、废弃物处理费用高及严格的环保标准。配备固相分离后，泥浆可在闭路循环系统中重复使用，新浆消耗量减少40%以上，废弃物产量大幅减少。

2. 页岩气水平井钻井


   水平段长度1500–3000米，岩屑量大，地层构造复杂，对泥浆滤失要求严格。固相分离设备可根据地层变化灵活调整。在软泥岩地层，适当降振动筛处理量、提高离心机转速，可改善微细颗粒的去除结果。钻井液固相含量可保持在5%以下，API滤失量控制在5 mL内，保障井壁稳定和长水平段顺利钻进。

3. 环保与成本控制


   北美和欧洲等地对废弃钻井液及钻屑排放的法规日趋严格。固相分离可分离出泥浆中的重金属和有害物质，降污染物浓度，使处理后的废浆满足排放要求。同时可回收有价值的加重材料和可用的泥浆，减少原材料采购和废弃物处置费用。北海地区的实际项目通过成熟的固相分离和泥浆循环工艺，使废弃物处理成本降了30%。

固相分离是钻井泥浆净化和固控的基石，直接关系到钻井效率和成本。通过分级处理与设备匹配，可有效去除有害固相、稳定泥浆性能、实现闭路循环利用，满足钻井环保标准并减少运营成本。

随着钻井技术的进步，固相分离正朝着效率高、环保化方向不断发展。作为固控设备制造商，天瑞固控不断优化工艺与设备配置，以适应复杂现场条件，为海上、页岩气和陆上深井钻井提供可靠解决方案，支持油气钻井的可持续发展
