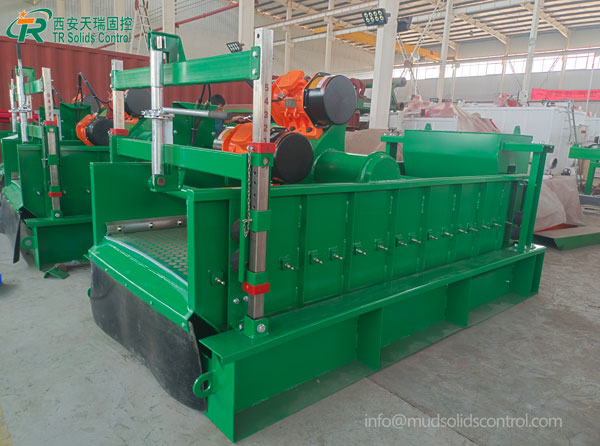

钻井液筛分设备：泥浆振动筛,直线振动筛

泥浆振动筛（又称钻井液振动筛）是石油天然气钻井泥浆固控系统中的一级净化设备，主要用于分离从井底返回的钻井液中 74μm 以上的钻屑与固相颗粒，实现钻井液的循环复用与环保排放。它广泛应用于陆地 / 海上石油钻井、页岩气 / 煤层气开发、非开挖定向穿越、盾构工程及河道清淤等泥浆处理场景。

泥浆振动筛由振动电机或偏心轴驱动，通过激振器产生高频振动，使筛面形成特定轨迹（直线、椭圆或双轨迹）。天瑞固控振动筛按照运动类型分为：

1. 直线振动筛：适用于一般钻井条件，处理能力稳定。

2. 椭圆振动筛：结合水平与垂直振动分量，对粘性泥浆处理效果更佳。

3. 双轨迹振动筛：可灵活切换模式，适应不同工况需求。

天瑞固控泥浆振动筛工作原理

天瑞固控的振动筛设备以防爆激振电机 / 激振器为动力源，产生周期性激振力，带动筛箱与筛网做特定轨迹（直线、椭圆、平动椭圆）的高频往复振动；钻井液均匀进入筛面后，在振动作用下形成薄层并做抛物线跳跃运动。小于筛孔的液相与细颗粒透筛进入下一级固控设备（如除砂器、除泥器），大于筛孔的钻屑则沿倾斜筛面被连续排出，完成固液分离。分离后的固体颗粒从出料端排出，液相进入底流收集系统，进入下一级处理或循环使用。

泥浆振动筛结构组成

• 筛箱：承载筛网与振动机构，采用高强度焊接或螺栓连接，具备抗疲劳、防腐蚀能力；

• 筛网：关键过滤部件，有框架式、楔形丝、聚氨酯等材质，目数 40–200 目可选，框架筛网可提升过流面积与寿命；

• 激振系统：双电机或单电机配置，通过偏心块调节激振力与振动轨迹，防爆设计适配钻井现场；

• 减震装置：复合橡胶弹簧 / 减震器，隔离筛体振动向底座与平台传递，降低噪音与设备共振；

• 进料缓冲与调节机构：可调节筛箱倾角，控制泥浆停留时间，缓冲结构保护筛网避免冲击磨损。

常见的泥浆振动筛类型

天瑞泥浆振动筛广泛应用于石油钻井、隧道施工与河道清淤、建筑打桩与矿山尾矿处理等场景。作为泥浆处理系统的前端设备，为旋流除砂除泥器、离心机等后续设备提供预处理，降低整体处理负荷。也可配套其他设备，实现多级连续处理，提升资源回收率。

近年来，天瑞固控的泥浆振动筛朝着高效、智能、环保、长寿命方向发展：如快速更换筛网技术、变频调速与智能监控系统、耐酸碱高强度筛网材料、低噪音低能耗的激振技术，进一步提升了设备在极端工况下的稳定性与经济性。
