泥浆固控系统如何工作？一套完整的技术指南

从脏泥浆到干净泥浆，中间发生了什么？

在钻井现场，从井口返出来的泥浆——那是带着岩屑、砂子、甚至气体的“脏东西”。你不可能直接把它再泵回井里。否则，钻头会磨坏，泵会堵死，钻速会掉得让人心疼。这时候，泥浆固控系统就派上用场了。它就像钻井循环系统的肾脏，负责把固体颗粒从钻井液里一点一点分离出去，让泥浆恢复干净，再送回井底干活。

一套靠谱的泥浆固控系统，能把几百微米的钻屑，一直清到两三微米的超细颗粒。清得越干净，你的泥浆性能就越好，设备寿命越长，环保压力也越小。

接下来天瑞固控用直白的方式，把固控系统到底怎么工作的、都用到哪些设备、按什么标准选型，给你讲清楚。

为什么非得用固控系统？不能直接排掉吗？

有些刚入行的人会问：脏泥浆直接扔掉不行吗？当然可以。但你要算一笔账：一口深井可能要循环几千方泥浆，如果每次用完就扔掉，泥浆成本、添加剂成本、运输和处理成本加起来，能把整个项目吃垮。更别提环保法规——现在在很多地方，乱排泥浆会惩罚的。

更关键的是，就算你想注入新泥浆，也得先把井里的岩屑带出来。而带岩屑这件事，本身就依赖泥浆的性能。如果泥浆里堆满了钻屑，它的密度会升高，粘度会失控，泵压会暴涨，岩屑反而带不上来。

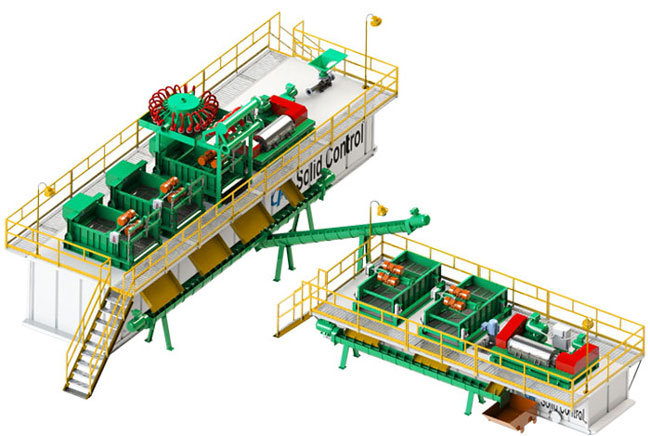

一套完整的泥浆固控系统，到底有几个阶段？

业内标准的配置是四级固控。注意，不是说级别越多越好，而是要根据你的井深、地层、泥浆类型来决定。但如果你想搞懂原理，从四级入手。

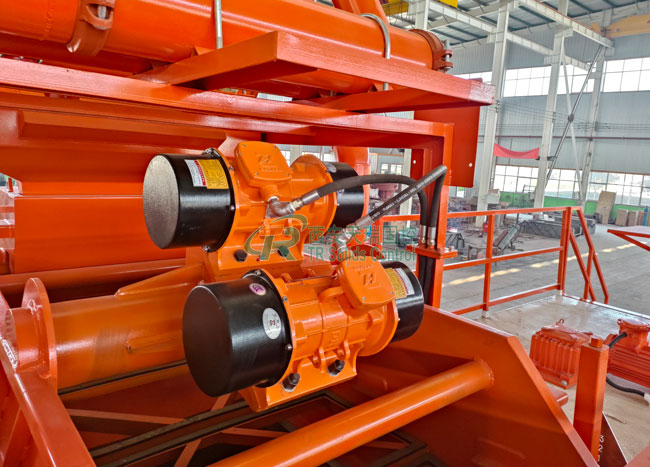

第1级：振动筛 —— 把大块岩屑挡在门外

泥浆从井口返出来之后，首先通过高架管汇进入振动筛。振动筛就是一个剧烈摇晃的筛网——有的是直线振动，有的是椭圆振动。筛网的目数根据需求选择。

大颗粒的钻屑（通常大于100微米）过不去，被振动着推到筛网末端，掉进后面的岩屑槽里。而泥浆带着更细的固体穿过筛网，掉到下面的泥浆罐里。

这一级的关键是筛网选型。API标准把筛网分成了很多号（比如API 80，API 100等），不同号对应不同的分离粒度。想多保留泥浆，还是想多切掉固体，决定了用多细的筛网。但筛网太细容易糊，太粗又等于没筛——这是现场需要平衡的事情。

第二级：真空除气器 —— 把气泡赶走

如果钻遇了含气地层，泥浆里可能溶有天然气或其它气体。气体不除掉，泥浆密度就会下降，液柱压力下降，严重时可能引发井涌甚至井喷。

真空除气器的作用就是利用负压把气体从泥浆里“拽”出来。它一般放在振动筛后面的罐上，泥浆被吸入真空腔，气泡破裂释放，被排出，脱气后的泥浆再流回罐里。这个设备并不是每个固控系统都需要，当你有气体麻烦就开启它。

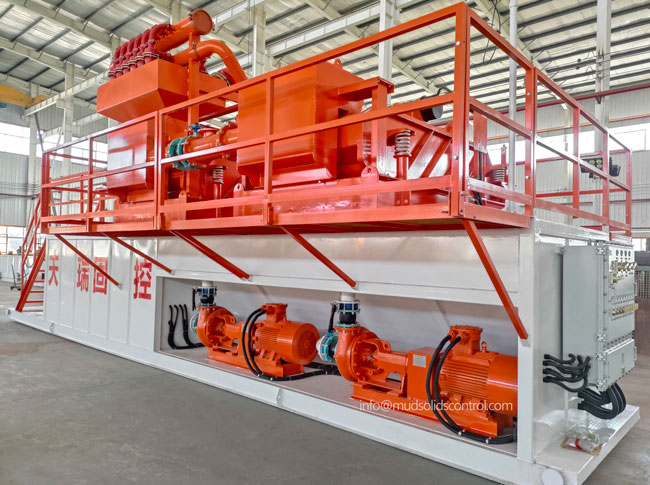

第三级：除砂器 —— 干掉砂子大小的颗粒

经过振动筛之后，泥浆里剩下的主要是砂子、粉砂和少量细岩屑。砂子常伤设备，它会像研磨剂一样加速磨损泥浆泵的缸套、活塞和钻头水眼。

除砂器是一组水力旋流器，通常直径6到12寸。泥浆被离心泵加压后切向打入旋流器，在里面高速旋转。重的固体被甩向外壁，螺旋向下从底流口排出，落到下面的细目筛网上进一步脱水；干净一点的泥浆从顶部溢流口返回。

除砂器一般能切除40~76微米的颗粒。这个级别的颗粒肉眼已经不太看得清了，但它们的破坏力比想象中大得多。

第四级：除泥器 —— 对付粉砂

除泥器和除砂器原理一样，但是旋流器更小，通常只有4寸。更小的直径产生更高的离心力，所以能分离更细的固体，一般能做到15~44微米。

很多厂家会把除砂器和除泥器做成一个组合单元，叫做泥浆清洁器。它下面自带一张细目筛网，既能实现两级旋流分离，又能把分离出来的固体再次脱水，减少泥浆携带出去的液体损失。

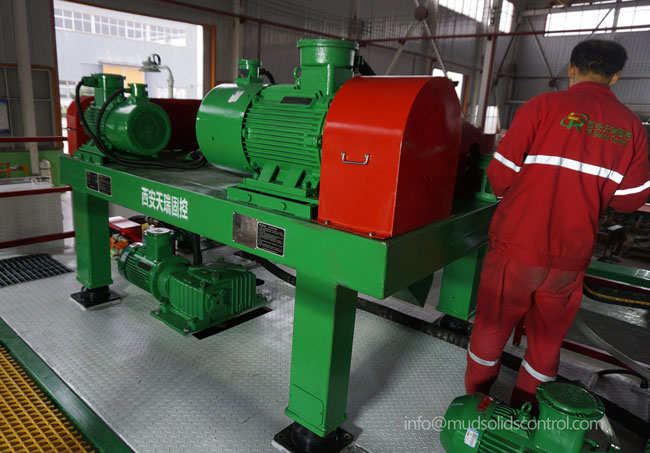

第五级：离心机 —— 末端的把关

如果是深井、水平井或者用油基泥浆，光靠旋流器是不够的。因为旋流器对付不了太细的颗粒，那些几微米到十几微米的超细固体，会让泥浆粘度一路走高，流变性失控。

这时候要用卧螺离心机。它有一个高速旋转的转鼓（转速可以达到2000甚至3000转以上），泥浆进入转鼓后，固体被离心力甩到壁上，由螺旋输送器推到排渣口；澄清的泥浆从另一端流出。

离心机能分离到2~7微米，甚至更细。它还有一个特殊的本事：如果你用的是加重泥浆（比如含重晶石），离心机可以把重晶石回收回来，因为重晶石比钻屑重得多，会先沉降。通过调整离心机的差转速，可以让重晶石回到系统里，把轻的细钻屑扔掉。这是一个很有价值的操作。

泥浆罐和流道：藏在表面之下的工程

很多人只看到振动筛和离心机，但其实泥浆罐的内部结构同样重要。一套四级固控系统通常要配3~4个串联的罐隔舱，每个舱对应一级设备。

罐与罐之间不是简单的直通，而是有“溢流口”或者“连通管”。泥浆从上一级设备出来，必须先充分停留、让气体自然上浮、让部分固相沉降，再流入下一级。如果流道设计不好，泥浆会短路，有些泥浆直接跳过某个设备，固控效果大打折扣。

所以很多现场会专门配泥浆搅拌器，防止罐底沉砂堆积占用容积；还有射流混合漏斗，用来快速添加和处理泥浆材料。这些辅助设备，才是固控系统能不能长期稳定运行的关键。

API RP 13C标准：让你换筛网不头疼

以前各家厂家的振动筛筛网尺寸、命名规则都不一样，你从A家买的筛网装不到B家的振动筛上，非常恼人。后来API推出了RP 13C推荐做法（也是ISO 13501），统一了筛网的标识和互换性。

这个标准的核心是两个概念：切割点（D100）和导流能力。切割点就是“能通过筛网的较大颗粒尺寸”，比如切割点在165~196微米的筛网，统一叫API 80。无论你是中国的厂家还是美国的厂家，只要标API 80，它的切割点就在这个区间内，而且可以装在符合该标准的任何振动筛上。

导流能力则反映了筛网能通过多少流体。同样的目数下，有的筛网用开孔面积大的编织方式，导流能力就高；有的用更密的丝径，强度高但过流慢。现场可以根据泥浆粘度、排量来选。

如何给你的项目选一套合适的固控系统？

这个问题没有一个标准答案，但有经验的人会问自己下面几个问题：

1. 大循环排量是多少？ 固控系统的处理能力应该至少是泥浆泵额定排量的1.5倍。因为钻井过程中会有峰值——比如起下钻后的瞬时返出量很大，如果固控能力不够，泥浆就会冒罐或者被迫跳过某些设备。

2. 井段有多深？ 3000米以浅的直井，三级固控（振动筛+除砂器+除泥器）基本够用。超过4500米的深井或者水平井，优先上四级固控，也就是加离心机。

3. 用的是水基泥浆还是油基泥浆？ 油基泥浆对环保要求高，一般要配甩干机+高速离心机做“零排放”方案。水基泥浆相对简单，但也要看含砂量和地层情况。

4. 现场对占地和运输有限制吗？ 有些城市钻进或者山区钻探，车进不去，那就得选模块化设计、能拆分运输的紧凑型固控系统。

日常维护：容易被忽视的事

固控设备不像泥浆泵那样突然坏了会立刻停机，但它是一点点“慢性失效”的。

振动筛筛网如果不及时更换，磨出一个小洞，就有一大股脏泥浆直接漏到下个舱室。除砂器的底流嘴磨损变大了，下流会变成一股绳子一样的“绳状排渣”，说明分离效率已经下降很多。离心机的转鼓内壁如果积了硬垢，动平衡就会被破坏，轻则震动大，重则报废。

所以每天现场至少要干这几件事：

1. 摸一下振动筛筛网，看看有没有破损或绷得太松；

2. 观察旋流器底流，能排成伞状是正常的，排成一束绳子就坏了；


3. 听离心机的声音，有没有异常撞击或共振；


4. 用简易密度秤测一下各个舱的泥浆密度，如果前后级密度差变小，说明固控没干活。


不止石油钻井：其它行业也用得上

其实泥浆固控系统不只是在油田上才有用。搞非开挖水平定向钻（HDD）的人很熟悉，钻导向孔和回拖时，泥浆里的砂子和岩屑如果不循环净化，很快就会磨损钻具，而且泥浆成本非常高。一套小型的两罐或三罐固控系统，能把泥浆回收利用率提高到90%以上。

另外在地热井、煤层气、盾构泥水处理、桩基施工里，同样能看到固控或类似泥水分离的装置。原理都一样：用密度或粒度差异，把固体和液体分开。

泥浆固控系统不是可选配置，而是现代钻探的核心工艺环节。 它用振动筛、除砂器、除泥器、离心机一套组合拳，把泥浆里的钻屑一层层剥干净，让泥浆能反复使用、让钻头能愉快地钻进、让环保检查不再让你头疼。

选对了、用好了，它会默默帮你省下几十万甚至上百万的泥浆费用和泵修费用。选错了、疏于维护，它就像个摆设，你还在纳闷为什么钻速总上不去。

天瑞固控 从2010年开始就在做这件事，从西安起步，现在设备卖到了北美、欧洲、中东、东南亚和非洲。如果你正为固控系统选型发愁，或者手头的系统效率不理想，欢迎来找我们聊聊。我们不讲废话，只解决真实问题。
