钻井液净化设备有哪些？

钻井液净化设备是石油钻井作业中控制固相含量、维持泥浆性能稳定的核心装置，主要通过多级物理分离技术实现对钻井液的精细化处理。用于清除钻井液中固相颗粒与气体的关键设备。

一、设备分类与净化流程

钻井液净化设备通过多级处理流程实现净化，按净化精度从低到高依次为：

筛分：振动筛分离大颗粒固相；

除气：除气器去除侵入气体；

除砂：除砂器分离中等粒度固相；

除泥：除泥器分离细小固相；

离心：离心机分离微颗粒与胶体。

二、钻井液核心净化设备

1. 钻井液振动筛

作为一级固控设备，其通过高频振动和多层筛网分离大于 74 微米的大颗粒钻屑。天瑞振动筛采用平动直线 + 椭圆复合运动轨迹设计，可实现 G 值 0.5-6.5 的无级调节，处理量达 200-500m³/h。例如其 TRZS 系列配备三层聚氨酯复合筛网（API 20-325 目），筛网寿命比传统金属筛网延长 3 倍，特别适用于页岩气水平井的高粘度泥浆处理。

2. 水力旋流器组

水力旋流器组包括除砂器（6-12 英寸锥筒）和除泥器（2-5 英寸锥筒），利用离心力分离 44-74 微米的砂粒和 15-44 微米的泥质颗粒。

除砂器：采用 6-12 英寸锥筒，处理量 150-300m³/h，分离精度 44-74μm，内衬采用碳化硅复合材料，寿命达 2000 小时以上。

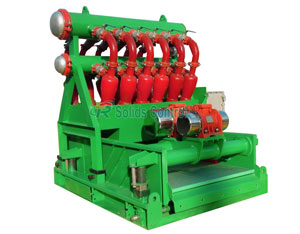

除泥器：2-5 英寸锥筒设计，处理量 50-150m³/h，分离精度 15-44μm，可集成到泥浆清洁器中实现重晶石回收。

新型高效旋流器：三溢流管结构消除内部空气柱，处理效率提升 20%，分离精度可达 15μm，适用于高密度加重泥浆。

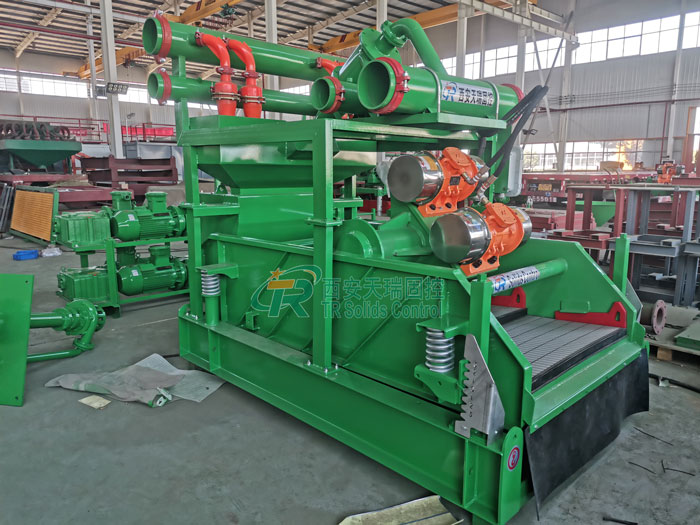

3. 泥浆清洁器

将除泥器与超细目振动筛结合，通过旋流器预分离后，天瑞 TRCQ 系列可回收 90% 以上的重晶石，使泥浆密度波动控制在 ±0.02g/cm³ 以内。其独特的旋流器底流分配器设计，可避免细目筛网堵塞，在深井作业中可降低重晶石损耗成本 40%。

天瑞固控的除砂除泥一体机集成 3 个除砂旋流器和 16 个除泥旋流器，可适应不同地层的固相含量变化。

4.卧螺离心机

卧螺离心机作为四级精处理设备，通过 3000-5000 转 / 分钟的高速旋转分离 2-7 微米的胶体颗粒。

中速离心机（TRLW355-450 系列）：转速 1800-2500r/min，处理量 40-60m³/h，用于重晶石回收，固相回收率达 95%，转鼓采用 2205 双向不锈钢离心浇铸，寿命延长 50%。

高速离心机（TRLW600 系列）：转速 3000-5000r/min，分离精度 2-7μm，配备全液压差速调节系统，可自动适应泥浆粘度变化。

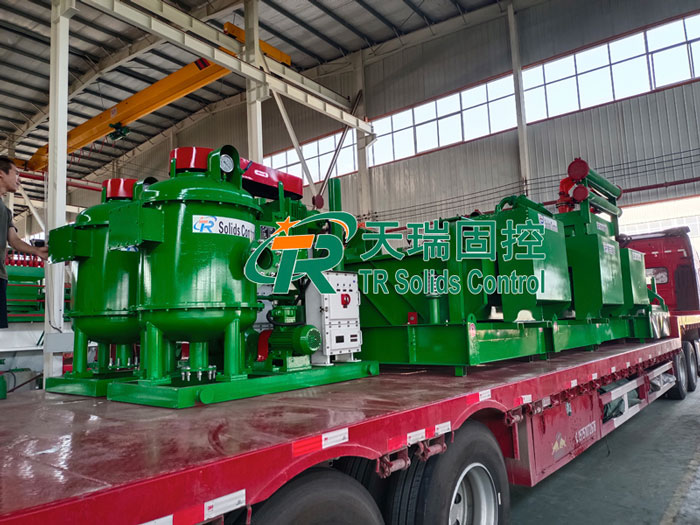

5. 真空除气器

真空除气器：通过真空泵在罐内形成 - 0.04 至 - 0.08MPa 负压，可脱除泥浆中 95% 以上的游离气和部分溶解气，适用于含硫化氢等有害气体的复杂井。

离心式除气器：结构紧凑（处理量 3m³/min），适合快速处理气侵泥浆，但对溶解气处理效果较弱。

天瑞 TRZCQ 系列真空除气器处理量 240-360m³/h，真空度 - 0.04 至 - 0.08MPa，可脱除泥浆中 95% 以上的游离气和部分溶解气，配备智能气液分离器，可防止液体倒吸损坏真空泵。其防爆控制柜符合 ATEX 标准，适用于含硫化氢等有害气体的复杂井。

三、辅助处理设备

1. 搅拌与混合系统

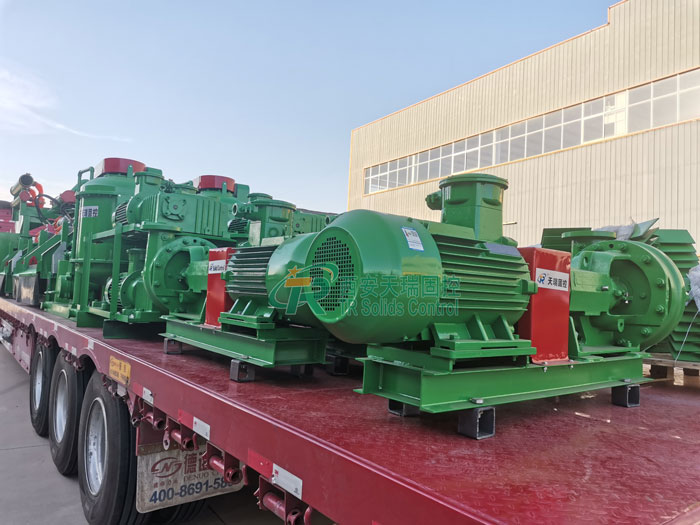

泥浆搅拌器：无联轴器直驱设计，功率 5.5-37kW，配备变频控制系统，可使泥浆固相悬浮率保持在 98% 以上，防止沉淀结块。

射流混浆装置：利用文丘里效应实现膨润土、重晶石的快速混合，混合效率比传统搅拌提高 3 倍，可在 10 分钟内将泥浆密度从 1.0g/cm³ 提升至 1.6g/cm³。

2. 泥浆罐与输送设备

模块化泥浆罐：容积 50-300m³，采用锥底结构和边缘搅拌系统，减少沉砂死角，罐内流道优化设计使泥浆循环阻力降低 15%。

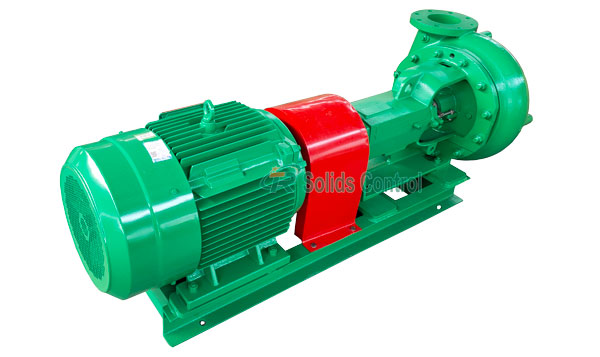

砂泵与螺杆泵：TRSB 系列砂泵采用高铬铸铁叶轮，扬程 36m，流量 200m³/h，寿命达 800 小时；螺杆泵用于高粘度泥浆输送，压力脉动小于 5%。

四、典型应用场景

1. 深井 / 超深井

采用 “振动筛 - 泥浆清洁器 - 高速离心机” 组合，天瑞设备可确保加重泥浆中重晶石回收率＞95%，维持密度 1.2-1.6g/cm³ 稳定。例如在川渝地区 7000 米超深井中，其 TRLW450 离心机将泥浆含砂量控制在 0.3% 以内，延长钻头寿命 29%。

2. 页岩气水平井

配备大处理量（300m³/h 以上）振动筛和真空除气器，天瑞系统可应对高压油气层的气侵风险。在北美页岩气项目中，其 TRZS500 振动筛处理含砂量 15% 的泥浆时，筛网寿命达 120 小时，远超行业平均水平。

3. 环保敏感区域

泥浆不落地系统与离心脱水机联用，天瑞设备可使岩屑含油率＜2%，满足直接填埋或制砖要求。在青海油田生态保护区，其 TRMLS 系统将泥浆处理成本降低 30%，同时实现零排放。

五、技术优势与认证

API 13C 认证：天瑞固控全系产品通过美国石油协会认证，关键部件如离心机差速器、振动筛电机均符合 API 规范。

ISO 9001 质量管理体系：从原材料采购到成品出厂实施全程质量监控，确保设备可靠性。

专利技术：拥有 12 项国家专利，包括复合振动筛运动轨迹控制、旋流器溢流优化设计等。

天瑞固控凭借其全系列设备的协同优化、智能化控制及环保技术创新，已成为国内外油气田、非开挖工程等领域的首选品牌，其设备在提升钻井效率、降低成本及环境保护方面均表现卓越。
