市面上不同类型的振动筛筛网

在固控设备中，钻井液振动筛是不可少的设备之一，筛网则是关键部件，直接决定了固相颗粒的分离效率和钻井液的净化质量。市面上的筛网类型多样，主要根据结构、特点、适用场景以及材质进行分类。

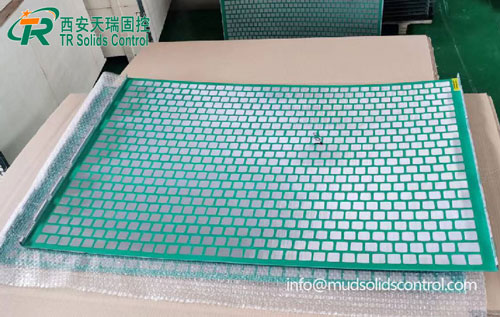

平板勾边筛网（Flat Hook Strip Screen）

结构：2–3 层 304/316 不锈钢网布粘合在带孔金属衬板上，边缘为刚性勾边，便于快速压紧安装；是油田通用的基础款。

优势：制造工艺成熟、成本适中、更换便捷，网面平整，适合稳定工况下的粗 — 中精度筛分。

适用：常规陆地石油钻井、上层粗筛环节；适配大多数振动筛（如 Brandt、Swaco）。

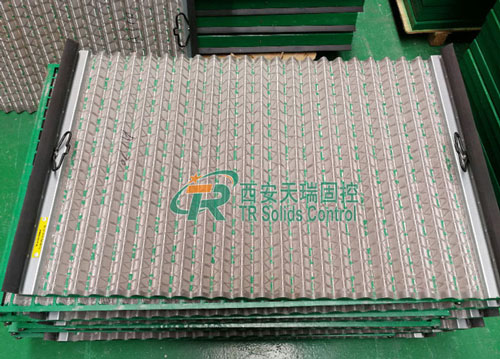

波浪 / 金字塔筛网（Wave/Pyramid Screen）

结构：网面预弯成连续波浪或金字塔形，同样为多层不锈钢复合 + 金属衬板结构；有效筛面可达同规格平板网的 125%–150%。

优势：处理量提高 25%+，物料分布更均匀，防堵能力强；适合高粘度油基 / 水基泥浆、高钻屑量工况。

适用：深海钻井、水平井、钻屑干燥系统；天瑞 TRZS 703/585 系列、Derrick 高频振动筛常用。

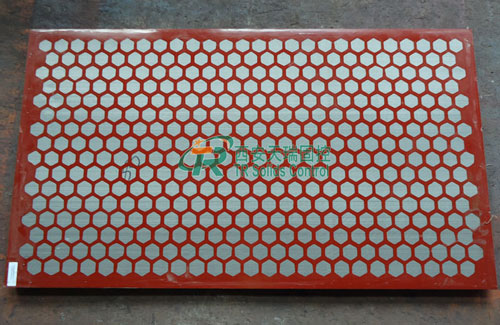

框架筛网（Steel Frame Screen，含平板 / 波浪框网）

结构：高强度方管 / 扁钢焊接框架，内置多层筛布 + 衬板，整体刚性强；分纯钢框架和复合材料框架两种。

优势：抗疲劳、使用时间长，承受高 G 力振动不变形；适合大型振动筛或长期连续作业。

适用：大功率振动筛、批量钻井项目；可直接替代进口 Derrick、Swaco 的框架筛网型号。

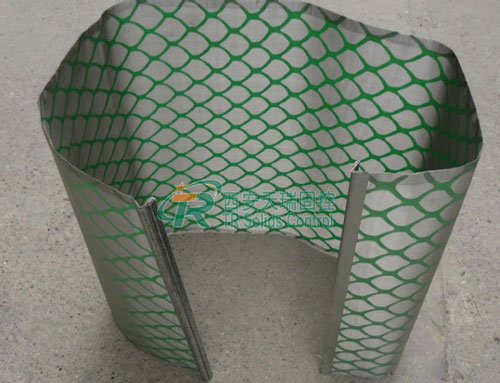

软钩边筛网（Soft Hook Edge Screen）

结构：仅 2–3 层不锈钢网布复合，无金属衬板，边缘为柔性勾边；重量轻，有效筛面占比更高。

优势：价格低、安装快，适配小振幅振动筛；缺点是使用时间短，不适用于高 G 力工况。

适用：小型固控设备、应急替换、浅层钻井；对设备负载要求低。

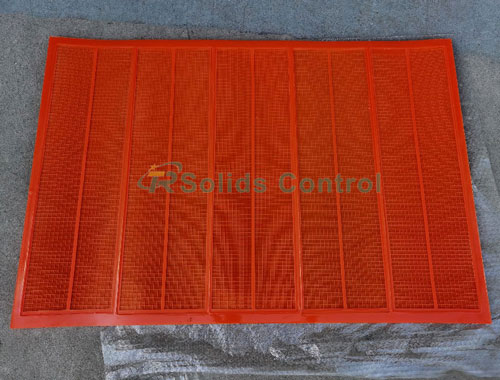

聚氨酯筛网（Polyurethane Screen）

结构：整体为聚氨酯弹性体模压成型，或聚氨酯框架 + 复合网布；耐油、耐磨、抗腐蚀。

优势：噪音低（比金属筛网降 10–15dB），抗冲击，寿长是普通钢筛的 3–5 倍；适合高磨损、强腐蚀工况。

适用：矿山钻井、含砂量极高的地层、海上平台（防海水腐蚀）。

复合多层筛网（Multi-Layer Composite Screen）

结构：3–4 层不同目数网布叠加，底层粗网增强支撑，中层分级，顶层细筛控制精度；常采用高温粘合工艺一体化。

优势：分级精准，能实现 100–325 目精细过滤，可回收重晶石等昂贵钻井材料。

适用：精细固控、泥浆不落地系统、环保型钻井平台。

选型注意要点

工况优先：高钻屑量 / 高粘度泥浆 → 波浪筛网；高 G 力高频振动 → 框架筛网；预算有限 → 软钩边 / 平板勾边。

材质匹配：海水 / 酸性泥浆 → 316L 不锈钢 + 聚氨酯；常规工况 → 304 不锈钢。

目数选择：上层粗筛 18–40 目；中层除砂 40–100 目；下层精细 100–200 目；钻屑干燥 200 目 +。

API标准：优质筛网符合API RP 13C标准。
