用于油田固控系统的振动筛全解析

什么是振动筛？

振动筛是钻井液固控系统中首要且关键的设备。它能将岩屑从返回的钻井泥浆中分离出来，使净化后的钻井液得以重复利用。作为主要的固液分离工具，振动筛可去除泥浆中粒径约为74微米或更大的颗粒，处理钻井液中高达80%的固体杂质。

振动筛工作原理

钻井泥浆从井口流入进料斗，泥浆均匀分布在倾斜框架的振动筛上；电机产生的高频振动，液体通过筛孔，固体颗粒在筛面上移动并从末端排出，净化后的泥浆收集在筛网下方，流入泥浆罐进行进一步处理。

关键部件

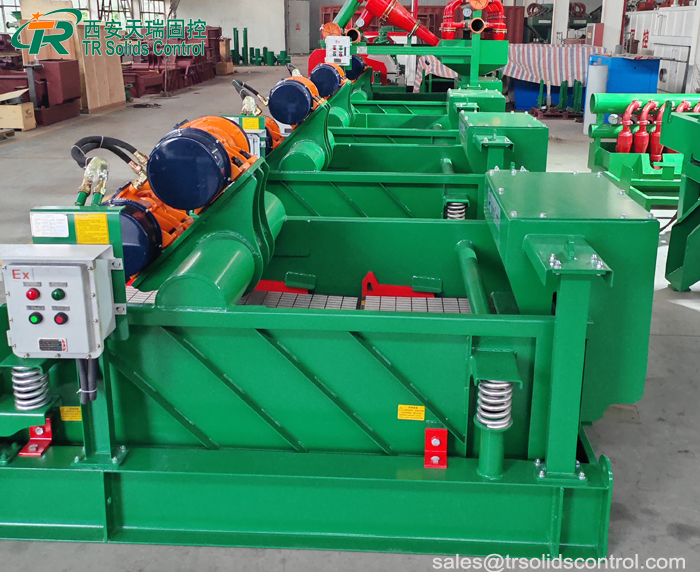

激振系统：双电机 + 偏心块，提供振动动力

筛箱组件：筛框 + 多层筛网，核心分离部件

支撑系统：弹簧 + 底座，减震并固定设备

进料装置：录井罐，缓冲钻井液冲击并便于取样

筛网张紧装置：快速压紧机构，便于更换筛网

振动筛的类型

按运动模式分类：

1. 直线振动筛

   由两个反向旋转的偏心轴产生

   有效地将固体颗粒从筛网上直接排出

   提供更干燥的岩屑和更高的处理量

   适用于高流量作业

2. 平动椭圆振动筛

   结合了直线运动和椭圆运动的优点


   更柔和的振动减少了筛网磨损

   更适合粘稠泥浆和重质固体

   提高分离效率

3. 双轨迹振动筛

   可在直线运动和椭圆运动模式之间切换

   适应不断变化的钻井条件

   适用于需要多功能性的复杂井下环境

按过滤层分类：

1. 单层滤层：设计简洁紧凑，适用于基本应用

2. 双层滤层：两层筛网（上层粗筛，下层细筛）

3. 三层滤层：三层过滤，适用于严苛环境（高温井、页岩气）

振动筛是整个系统的核心，筛网尺寸：从粗筛（20-40目）到超细筛（325-460目），且都符合API RP 13C 标准。

筛网设计：

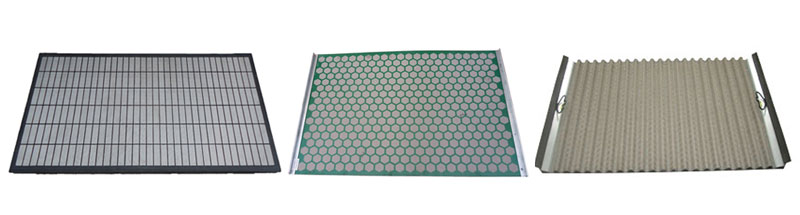

1. 金字塔/波浪筛网：三维结构使筛分面积增加 25%

2. 复合框架筛网：轻便、耐腐蚀、使用时间更长

3. 软钩边筛网：安装简便、经济稿效

油田振动筛在固控系统中的重要性：

保护下游设备：防止磨蚀性固体损坏泥浆泵和电机

提高泥浆质量：保持钻井液性能，有效清洁井眼

减少成本：回收可利用的钻井泥浆（节省达 90% 的泥浆成本）

提高钻井效率：清洁的泥浆可冷却和润滑钻头

减少环境影响：减少废弃物处理量

在油田中完整的固控系统集成

1. 第一级：振动筛（去除粒径大于 74μm 的固体颗粒）

2. 第二级：真空除气器（去除入侵气体）

3. 第三级：除砂器（去除粒径 20-75μm 的颗粒）

4. 第四级：除泥器（去除粒径 5-20μm 的颗粒）

5. 第五级：离心机（去除粒径小于 5μm 的胶体固体）

如果振动筛性能不佳，下游设备的效率会显著下降，整个系统的效能也会受到影响。

性能参数

油田振动筛的创新技术：

1. 智能控制系统：根据泥浆特性自动调节振动频率和筛板角度

2. 真空辅助振动筛：提高流体回收率 20-30%

3. 快速更换筛网系统：将维护时间从数小时缩短到数分钟

4. 双运动技术：只需轻触按钮即可在直线和椭圆运动模式之间切换

选择振动筛需要考虑的因素：

1. 钻井环境：陆上/海上、深度、地层类型

2. 泥浆类型：水基、油基或合成基

3. 流量：大流量作业需要更大容量的设备

4. 固相含量：高固相含量需要平衡椭圆或高G值设计

5. 空间限制：空间有限时，模块化设计更合适

振动筛是油田固控系统的核心，直接影响钻井效率、成本和环境绩效。高品质振动筛，可确保较好的固相去除效果，延长设备时长，并最大限度地回收泥浆——所有这些对于可持续且盈利的钻井作业都至关重要。
