油田中常见的振动筛筛网类型和特点有哪些？

在油田中，振动筛筛网用于分离钻井液中的固相颗粒，保障钻井效率和设备使用时长。常见的振动筛筛网类型主要包括平板型、框架式、波浪式、勾边软式（复合网），各类筛网依据结构差异又细分为不同形式，具备各自独特的应用优势。

石油振动筛主要分为框架筛网（波浪筛网和平板筛网）、硬钩边筛网（波浪筛网和平板筛网）、软钩边筛网。西安天瑞可根据客户要求制作振动筛筛网，可供选择的筛网从API20到API400，使用时间长，分离成果好。也可代替德瑞克、斯瓦克及布朗特等振动筛网，均满足美容API石油协会标准。

一、筛网主要类型

1. 框架筛网

   框架筛网以稳固的框架结构为支撑，根据筛面形态可进一步分为波浪筛网和平板筛网两种，整体结构强度高，适配性广泛。









   结构：钢制框架 + 2-3 层不锈钢网构成

   特点：抗震动强、结构稳定、使用时间长、安装方便

   适用：高振动强度、恶劣工况的钻井作业，如眼镜蛇框架筛网Brandt VSM300

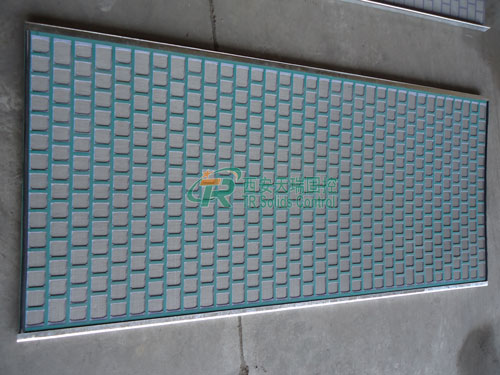

2. 硬钩边筛网

   硬钩边筛网的特征是采用刚性钩边设计，安装固定后稳定性极强，同样包含波浪筛网和平板筛网两种形式，适用于振动强度大、工况复杂的场景。









   结构：筛网边缘通过硬质挂钩固定，通常配合金属衬板

   特点：张紧力大、筛面平整、不易变形、稳定性好

   适用：需要明确筛分、处理量大的工况

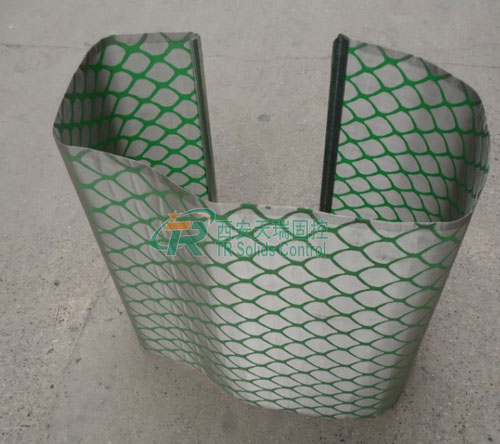

3. 软钩边筛网 (复合沟边式)

   与硬钩边筛网相比，软钩边筛网的钩边具有一定的柔韧性，安装过程中更易与振动筛框架贴合，适配性更强。其筛面根据实际需求设计相应形态，在保障基本分离结果的同时，拆卸更换更加便捷，能减少设备停机时间，提高生产效率。此外，软钩边的弹性特点可在一定程度上缓冲振动冲击，对筛网自身和设备框架均能起到一定的保护作用。









   结构：筛网边缘为软质材料包裹的钩边，无金属衬板

   特点：重量轻、安装便捷、筛面柔软，贴合性好；价格较低，但使用时间相对短；

   适用：频繁更换筛网的场合，经济性要求高的作业

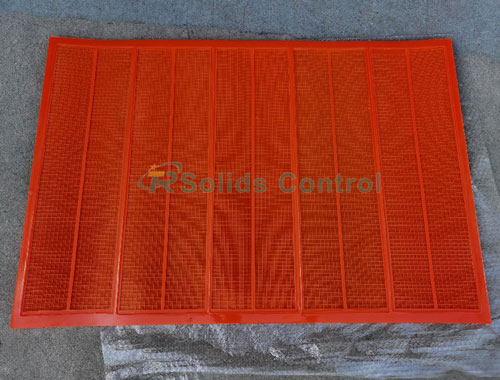

4. 聚氨酯框架筛网

   结构：聚氨酯框架 + 不锈钢网布组合










   特点：

   重量轻，安装便捷

   抗冲击性强，适合高磨蚀环境

   耐化学腐蚀，适合海上平台等恶劣环境

   适用：SWACO 系列振动筛，海上钻井平台

二、筛网结构形式对比

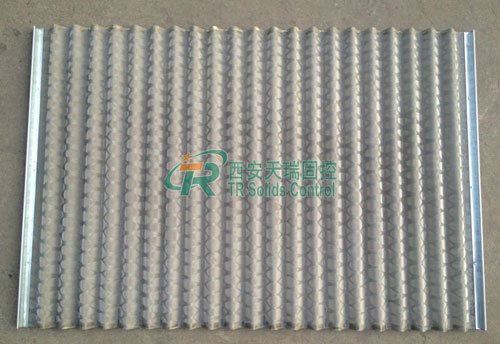

1. 波浪筛网 (PMD)

   结构：网面呈波浪状（金字塔型），与金属衬板紧密粘合












   优势：

   有效过滤面积达平板筛网的 125%-150%，处理效率提 30-40%

   各层网布目数不同，筛分更精细

   抗堵塞能力强，适合高粘度泥浆

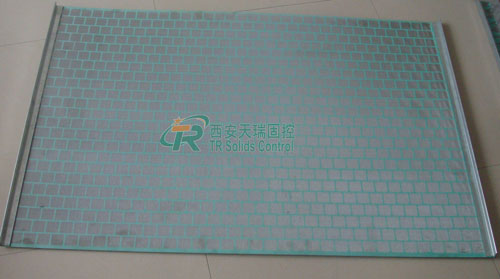

2. 平板筛网 (PWP)

   结构：筛面平整，物料分布均匀









   优势：

   筛面稳定性好，适合明确筛分

   筛面受力均匀，处理量大

   磨损均匀，使用时间较长

三、筛网选择建议

1. 高处理量需求：优先选波浪筛网，处理效率提 30-50%

2. 精准筛分：平板筛网或框架式波浪筛网

3. 频繁更换：软钩边筛网，安装便捷，经济性好

4. 恶劣环境：316 不锈钢材质框架筛网，抗腐蚀、耐磨损

油田振动筛筛网选择直接影响钻井效率和成本。油田筛网选择应综合考虑处理量、精度要求、工况环境和经济性。西安天瑞提供的全系列筛网产品，可根据客户需求定制，匹配各种钻井工况，确保固控和成本优化。
