钻井作业中除砂器及配件介绍 - 油田解决方案

除砂器是钻井液固控系统的二级处理设备，主要功能是分离钻井液中粒度为 44-150微米 的中粗固体颗粒（如砂粒、岩屑），为后续除泥器和离心机减轻处理负荷。

一、除砂器工作原理

钻井液除砂器采用离心分离技术，将含固相泥浆以切线方向进入旋流器，高速旋转产生离心力，密度较大的固相颗粒被甩向器壁并螺旋下行，从底流口 (排砂口) 排出，较清洁的液相与细颗粒从顶部溢流管排出，进入下一级处理。

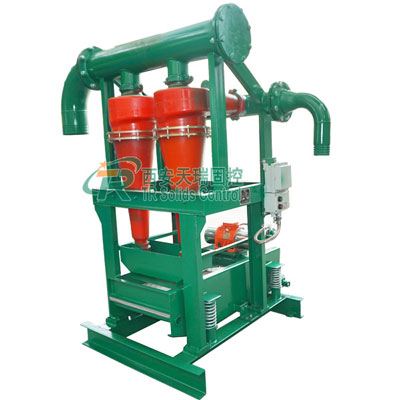

二、除砂器结构与配件

1. 旋流器

   材质：高耐磨聚氨酯（寿命达4200小时）或高铬铸铁（寿命2000小时）。

   规格：常用8英寸、10英寸、12英寸，可根据处理量灵活组合（单台6英寸旋流器处理量≥80m³/h）。

   优势：聚氨酯材质耐磨性优异，寿命是普通橡胶的3倍以上；卡箍式快装结构使更换时间缩短至15分钟内。

2. 底流振动筛(可选)：高锰钢 + 耐磨筛网；回收底流中有用固相 ；提高钻井液经济性，减少材料浪费。

3. 砂泵：耐磨合金；提供泥浆进入旋流器的输送动力；工作压力 0.2~0.4MPa，流量根据型号定。

4. 旋流器内衬：聚氨酯材质，耐磨、抗腐蚀，使用寿命长，是主要易损件。

5. 进 / 出口法兰：标准 DN125/DN150，连接管道系统。

6. 排砂口组件：包括排砂阀和连接管，控制固相排放。

7. 压力表与阀门：监控压力并调节流量，确保设备在 0.15~0.35MPa 工作区间。

8. 支架与底座：支撑设备，确保稳定性，便于安装和维护。

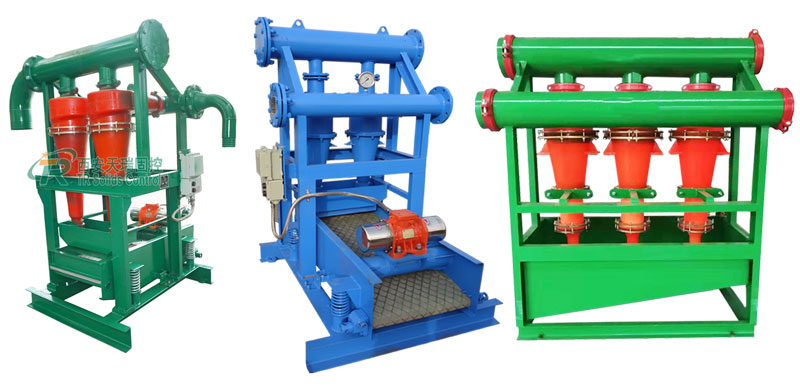

三、天瑞固控除砂器型号与参数

以 TRCS系列 为例：

配件配置：

底流筛：TRTS60（60目）或TRZS752（75目）。

进/出口通径：DN125mm-DN200mm，适配不同流量需求。

四、天瑞固控除砂器技术亮点

1. 模块化设计: 旋流器数量可按需配置，适应不同钻井规模。例如根据处理量需求，灵活配置8英寸、10英寸、12英寸旋流器，单台设备处理量覆盖60-280m³/h。

2. 材质优越: 旋流器采用高耐磨聚氨酯，耐磨性是普通钢材的 10 倍，寿命提升 3-5 倍。

3. 智能监控: 配备电气控制柜，内置传感器实时监测压力、流量，自动调节工作状态。

4. 结构紧凑: 占地面积小，便于运输和安装，适应陆地 / 海上钻井平台。

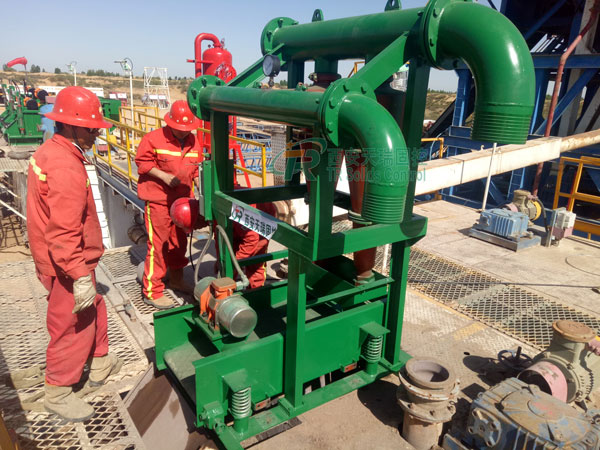

应用场景 - 多领域的固控专家

1. 石油天然气钻井：常规井、深井、超深井泥浆净化

2. 非开挖工程：水平定向钻 (HDD)、盾构施工、打桩工程泥浆回收

3. 煤气层勘探：保护高压钻井设备，降低维护成本

4. 其它领域：河道清淤、地热钻井、工业污水处理

为什么选择天瑞除砂器？

四大核心优势:

1. 高效分离: 可清除 95% 大于 74μm 和 50% 大于 40μm 的固相颗粒，分离效率达 90% 以上

2. 超长寿命:

   旋流器耐磨性提升 50%, 寿命是普通产品 3 倍以上

   减少停机维护，提高钻井时效

3. 适应性强:

   适配不同钻井液体系 (水基、油基)

   适应不同地层 (砂层、泥岩、页岩) 的固控需求

4. 全生命周期服务:

   API 认证品质保障

   全球 60 + 国家服务网络

   定制化解决方案 (含安装、调试、培训)

注：天瑞固控提供全套固控系统解决方案，可定制 "除砂 - 除泥 - 振动筛" 一体机 (TRZJ 系列)，占地面积减少 30%，操作更便捷，效率提升 20%，满足不同钻井规模需求。

天瑞固控 TRCS 系列除砂器作为钻井液固控系统的核心设备，通过高效离心分离技术保护钻井设备、稳定泥浆性能、降低运营成本。选择优质除砂器及配件，定期维护保养，是确保钻井作业高效、经济、环保运行的关键一环。

选择建议：根据钻井规模、泥浆性质和处理量需求，选择合适规格的除砂器，并优先考虑天瑞固控制造商的产品，以获得更可靠的质量和完善的售后服务。
