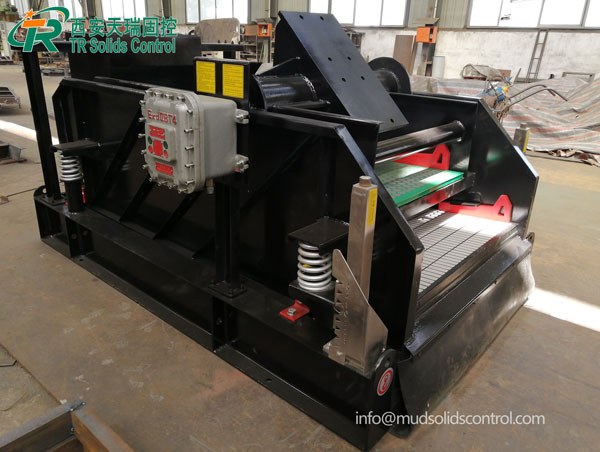

天瑞固控推出的泥浆双层振动筛

泥浆双层振动筛是用于石油钻井、非开挖工程（如水平定向钻）、盾构施工、地热井作业中高负荷泥浆净化的高能效固液分离设备。相比单层振动筛，双层振动筛通过垂直叠加两层筛网，在有限的占地面积内显著增加了有效筛分面积，从而提高了处理能力和分离效率。

天瑞固控推出的泥浆双层振动筛，凭借多年固控行业深耕与 API/ISO 双认证实力，该设备采用上下双层分级筛面设计，上层粗筛拦截大颗粒钻屑，下层细筛精准净化泥浆，在相同占地条件下，过滤面积与处理量较单层筛显著提高，有效减少后续除砂除泥设备的负荷与能耗。

💡 主要结构与工作原理

1. 上层筛网：位于进料口下方，筛网孔眼较大。从井口返出的含屑泥浆首先流到这里，进行第1级分离，目的是拦截并排出其中较大的钻屑或砾石。


2. 下层筛网：位于上层筛板下方，筛网孔眼更细。透过上层筛板的泥浆落在这里，进行第二级分离，目的是分离出较细的砂粒。

3. 激振源：通常由两台或多台高性能振动电机驱动。电机产生强大的激振力，使筛箱做直线、椭圆或双轨迹运动，使泥浆在筛面上向前抛掷并透过筛网。

4. 筛网固定：双层振动筛多采用气囊压紧或模块化快速锁紧装置，确保筛网在高频振动下不松动，且更换筛网快捷（仅需几分钟）。

5. 角度调节：配备液压升降或机械调节装置，可根据泥浆粘度和处理量需求，实时调节筛箱的倾角（通常在-5°到+5°之间），以优化排砂速度和液体回收率。

整个筛箱在激振器/振动电机的驱动下产生高频率的振动（常见振动轨迹有直线或椭圆），这能促使泥浆中的固相颗粒快速分层、透筛。钻井返出的泥浆先进入上层粗筛面，大颗粒钻屑被快速输送排出；通过上层的泥浆流到下层细筛，进一步分离细小固相；净化后的泥浆流入循环罐，实现分级固控，减少后续除砂器、除泥器、离心机的负荷与能耗。

🔧 主要应用领域

1. 石油与天然气钻井：作为泥浆循环系统的防线，清理钻头破碎产生的岩屑。


2. 非开挖工程（HDD）：在穿越河流、公路的施工中，回收膨润土泥浆，减少施工成本并满足环保排放要求。

3. 煤层气与页岩气开发：处理复杂地质条件下的高含砂泥浆。

4. 环保污泥处理：用于河道清淤、建筑打桩泥浆的脱水固化处理。

📊 选型建议

1. 处理量：根据钻井泵的较大排量选择（常见型号处理量从40m³/h到360m³/h不等）。

2. 筛网目数：根据地层岩屑颗粒大小和泥浆粘度选择合适的筛网组合。

3. 运动轨迹：直线型适合脱水，椭圆或双轨迹型适合高粘度泥浆且不易堵网。

4. 防爆等级：在油气田现场使用时，电机和电控系统必须符合相应的防爆标准（如Ex d IIB T4）。

天瑞固控的泥浆双层振动筛是一款专为高效固液分离设计的设备，通过双层筛网结构和可调节的振动模式（直线、椭圆或双轨迹），能够灵活应对从水基到油基、从低粘度到高粘度的各种复杂钻井工况，是构建泥浆不落地系统和固控系统中的关键设备。

作为中石油供应商，天瑞固控为该系列产品提供安装指导、备品备件供应及运维服务，助力客户减少钻井废弃物处理成本，提高泥浆循环利用率，实现绿色钻井作业。
