油田钻井中双轨迹振动筛怎么工作？

在油田钻井中，双轨迹振动筛通过两组激振源协同作用，实现直线与椭圆两种振动轨迹的自由切换，从而高效完成钻井液的固液分离。

双轨迹振动筛是油田钻井固控系统的设备之一，其优势是通过复合振动轨迹实现钻井液的高效固液分离，相比单轨迹振动筛，能大幅提升筛分精度和处理量。

双轨迹振动筛的工作原理

双轨迹振动筛配备两组振动电机（或激振器），通过调整偏心块的质量、角度及旋转方向，可独立产生不同方向的激振力，实现两种轨迹的实时切换。

直线轨迹模式：两组激振源同步反向旋转，激振力在垂直方向叠加，水平方向抵消，形成沿筛面方向的直线振动。此时物料输送速度快，处理量大，适用于快速筛分粗颗粒。

椭圆轨迹模式：两组激振源以不同频率或相位差运行，激振力合成椭圆轨迹。此时物料在筛面上做抛掷运动，细颗粒透筛效率高，且筛网自洁能力强，可减少堵塞风险。

总之，直线振动负责将固相颗粒快速向排渣端推送，椭圆振动则增强钻井液的抛起与扩散效果，让钻井液在筛网上形成均匀薄层，避免局部淤积。

筛分时固液分离功能

钻井液由进液口进入筛箱后，在复合振动作用下均匀铺展在筛网上。

符合要求的液相（钻井液）及细小固相颗粒，穿过筛网的微孔，落入下方的积液槽，经回流口返回钻井循环系统；

粒径大于筛网孔径的钻屑、重晶石等大颗粒固相，被振动轨迹持续推向筛箱排渣端，最终排出机外。

自适应调节工况的适配

双轨迹振动筛根据钻井液粘度、固相含量及处理量需求，支持激振力和振动轨迹的现场切换调节：

处理高粘度钻井液时，可增大椭圆轨迹的振幅，强化钻井液的抛散效果；

处理大排量钻井液时，可调整为偏直线轨迹，加快固相颗粒的输送速度，防止筛网堵塞。

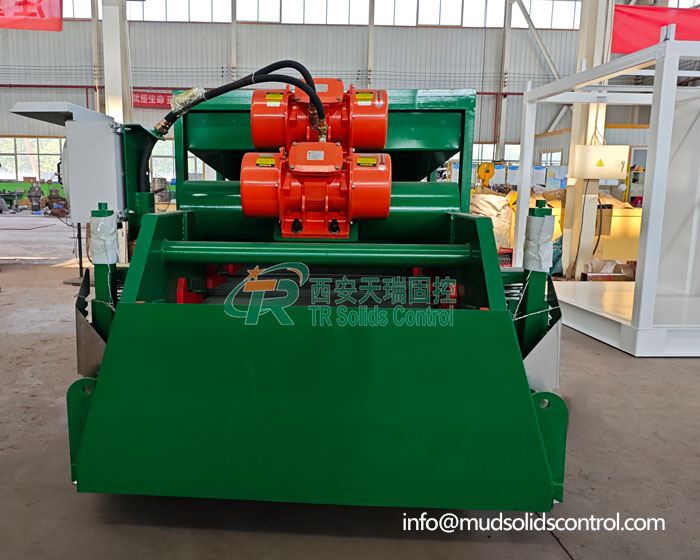

天瑞固控的双轨迹振动筛通过机械式筛框角度调节：可不停机调整筛面倾角，适应不同物料流动特性。实时监测振动参数，自动调整至最佳工作状态。

相比单一直线或圆振动筛，双轨迹振动筛的固液分离效率更高，筛网使用寿命更长，能适配水基、油基、合成基等多种类型的钻井液工况。

双轨迹振动筛通过双激振源协同作用与轨迹切换技术，实现了对钻井液的高效、灵活处理。其直线轨迹模式适合快速筛分粗颗粒，椭圆轨迹模式则擅长处理粘性物料，两者结合可显著提升钻井效率、降低设备损耗，并适应多种复杂工况，是现代油田钻井中不可或缺的核心固控设备。
