振动筛与泥浆罐如何协同工作？

在钻井固控系统中，振动筛承担着钻井液初级净化，而泥浆罐则是钻井液存储、循环与二次处理的载体。二者通过 “分离 - 承接 - 储存 - 循环” 的闭环协同，共同保障钻井液性能稳定、降固废排放并提高钻井效率。以下将结合天瑞固控的应用案例深化说明。

一、振动筛与泥浆罐协同工作的逻辑

振动筛与泥浆罐的协同本质是“分级净化-循环存储-精准调控”的闭环流程，二者围绕钻井液的“净化-回收-再利用”形成功能链条。

二、协同工作的流程

1. 返浆导入：定向输送，精准承接

   钻井作业中，携带钻屑的钻井液（返浆）通过钻井液回流管，直接导入振动筛进料箱。天瑞固控振动筛采用 “宽幅进料口 + 防溅导流板” 设计，确保返浆均匀分布在筛面；同时，振动筛出料口与泥浆罐一级进料舱（过渡舱） 精准对接，通过密封式导料槽避免钻井液泄漏、扬尘，实现 “无缝承接”。

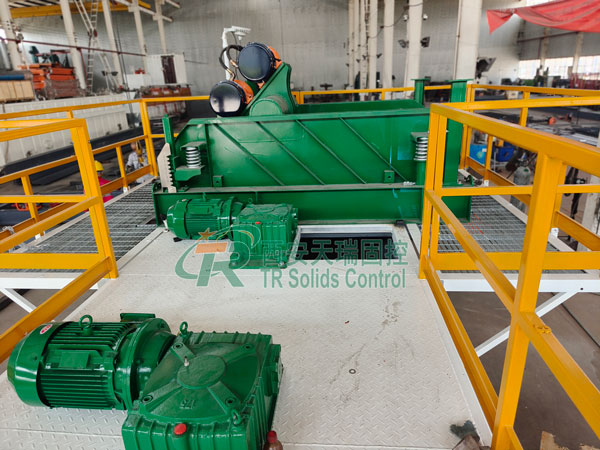

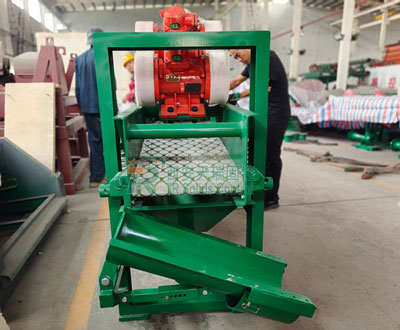

2. 固相分离：有效提纯，定向排渣

   振动筛启动后，通过高频直线振动 / 椭圆振动筛，使筛面上的钻井液形成薄层流动，钻屑、岩粉等固相颗粒被筛网拦截，沿筛面倾斜方向定向排出钻屑收集装置（如排渣槽、螺旋输送机），避免固相颗粒回流泥浆罐；而初级净化钻井液则通过筛网缝隙，直接流入泥浆罐过渡舱。

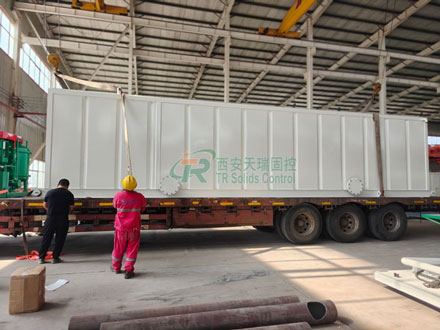

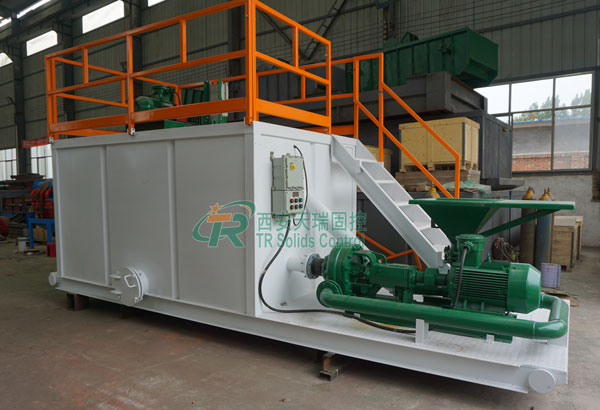

3. 罐内分级处理：储存 + 预处理，稳定泥浆性能

   泥浆罐采用模块化隔舱设计（天瑞固控可定制 3-5 舱结构），与振动筛分离精度形成 “梯度匹配”：

   第1舱（过渡舱）：承接振动筛输送的净化液，通过罐内缓冲斜板降液流冲击，使未分离的细小固相颗粒自然沉降（辅助分离≥50μm 颗粒）；

   第2舱（净化液舱）：通过隔板溢流口接收过渡舱的上层清液，罐内配置防爆搅拌器（防止钻井液沉淀分层）、液位传感器（实时监测液量），同时可联动除气器、除砂器等二级固控设备，进一步提纯钻井液；

   第3舱（补给舱）：储存达标钻井液，通过离心式供浆泵将钻井液加压输送钻井泵，重新注入井眼循环使用；

   特殊舱体（废弃液舱）：收集振动筛分离的超标钻屑冲洗液或性能失效的钻井液，后续通过环保处理设备达标排放。

4. 动态联动调节：适配工况变化，保障连续作业

   液位联动：泥浆罐液位传感器实时反馈液量，当液位过高时，自动调节振动筛进料阀门减小处理量，或启动备用振动筛分流；当液位过低时，联动钻井泵降排量，避免空泵运行；

   性能联动：若振动筛筛网堵塞（钻屑堆积），会导致返浆溢出，此时泥浆罐的溢流报警装置触发提醒，工作人员可及时清理筛网或更换筛网（天瑞固控振动筛采用快拆式筛网，更换效率提高 50%）；

   环保联动：振动筛分离的钻屑经密封排渣系统排出，泥浆罐顶部配置防挥发盖板 + 废气回收接口，二者协同避免钻井液挥发、漏浆造成的环境污染，符合油田环保标准。

三、协同工作的优势

1. 固控效率提 30%：振动筛采用高频振动和多层筛网设计，与泥浆罐隔舱沉降协同，固相去除率达 95% 以上，减少后续固控设备负荷；

2. 钻井液损耗降 20%-40%：闭环协同避免钻井液泄漏、污染，使钻井液循环复用率提到 90% 以上，大幅节约新浆配制成本；

3. 作业连续性保障：模块化泥浆罐可快速扩容，振动筛支持多台并联（天瑞固控可定制 2-4 台联动方案），适配不同钻井深度（直井 / 水平井 / 页岩气井）的返浆量变化；

4. 环保合规：振动筛密封式排渣 + 泥浆罐防溢 / 防挥发设计，杜绝钻屑散落、泥浆渗漏，满足钻井废弃物零排放要求。

四、天瑞固控协同实践案例

天瑞固控在新疆油田某页岩气钻井项目中设计的“振动筛-泥浆罐协同系统”，体现了二者的联动价值，解决了传统系统“净化不彻底、循环效率低”的痛点。

该项目钻井深度达5000米，钻井液含砂量高，且页岩岩屑粒径不均，传统系统存在以下问题：振动筛与泥浆罐衔接不畅，导致钻井液外溢；筛后钻井液仍含大量细颗粒岩屑，泥浆罐沉淀负荷过大，钻井液重复利用前需额外处理，耗时耗力。

天瑞固控针对项目特点，构建了“三级导流+智能联动”的协同系统。

1. 振动筛选型与优化：采用TRZS系列高频直线振动筛，配备200目楔形筛网，振动频率可调范围30-50Hz，处理量达120m³/h；筛体进料箱增设“缓冲分流板”，将钻井液均匀分配筛网全宽，避免局部过载。

2. 泥浆罐模块化设计：采用4罐串联的模块化泥浆罐，分别实现“缓冲导流-粗沉淀-药剂调控-循环储备”功能：一号罐（缓冲罐）与振动筛出口采用15°倾斜导流管衔接，内置液位传感器与自动溢流阀；二号罐（沉淀罐）设置蜂窝斜管沉淀装置，强化细颗粒岩屑沉降；三、四号罐配备变频搅拌器与在线密度计、粘度计，实时监测钻井液性能。

3. 智能联动控制系统：通过天瑞自主研发的TR-Control系统，实现振动筛与泥浆罐的参数联动——当二号罐液位超过80%时，系统自动提高振动筛频率5Hz；当三号罐钻井液密度高于1.2g/cm³时，振动筛进料阀门自动减小开度，同时触发二号罐排污阀开启，排出沉淀岩屑。

该协同系统在项目中运行后，实现净化效率提高、循环稳定性增强、减少成本。适用于石油天然气钻井、页岩气开发、煤层气钻井、地热钻井等场景中。

振动筛与泥浆罐的协同工作，是钻井固控系统运行的保障，通过“前端精准净化-中端存储-后端智能调控”的流程闭环，实现钻井液的回收与重复利用。天瑞固控让振动筛与泥浆罐的协同更精准、更耐用、更环保，为油田客户提供从设备到系统的全流程固控解决方案。
